Moderní sportovní zařízení - ozvučení, multimediální a komunikační systémy

Zvuk a vjemy - pilíře moderního sportovního zařízení

Design současného sportovního areálu, ať už se jedná o stadion, víceúčelovou arénu nebo sportovní halu, jde daleko za hranice pouhé sportovní architektury a funkčnosti. Zvuk, image a komunikace jsou dnes základními pilíři, které rozhodují o úspěchu projektu. Již nejde jen o to poskytnout možnost odehrát zápas, ale vytvořit prostor, který poskytne nezapomenutelný zážitek, zaručí nejvyšší úroveň bezpečnosti a provozní efektivity a maximalizuje svou komerční hodnotu. Zejména zvuk zde hraje dvojí roli: je klíčovým nositelem atmosféry, zvyšuje úroveň vzrušení diváků, ale především je bezpečnostním nástrojem, který může v krizové situaci zachránit život.

Specifika akustiky arén, stadionů a hřišť: výzvy jedinečného rozsahu

Velká sportoviště, jako jsou stadiony a arény, představují jedinečnou a velmi obtížnou akustickou výzvu. Jejich konstrukce spočívající ve velkých otevřených prostorech a tvrdých površích, jako je beton, kov a sklo, je ze své podstaty antiakustická. To má za následek nadměrné odrazy zvuku, které vytvářejí jevy, jako je dlouhá doba dozvuku a ozvěna. Dozvuk, který je definován jako přetrvávání zvuku v místnosti po jeho ukončení, se v takových podmínkách výrazně prodlužuje, což vede k překrývání po sobě jdoucích slov a zvuků. V důsledku toho se zpráva stává „rozmazanou” a nesrozumitelnou, což vážně ohrožuje účinnost zpráv, zejména tísňových. Kromě toho se zvuk v tak velkém rozsahu šíří nerovnoměrně, což vede ke vzniku „mrtvých zón”, kde je zvuk sotva slyšitelný, nebo oblastí s nadměrnou hlasitostí, které mohou být pro posluchače nepříjemné.

K překonání těchto problémů jsou zapotřebí pokročilá řešení. Klíčovým prvkem je použití materiálů pohlcujících zvuk, které jsou zavěšeny na stropě arény a účinně snižují dozvuk a hluk. Na trhu jsou k dispozici specializované panely, například Signature Baffles nebo EchoFelt+ Baffles, které díky své odolnosti odolávají opotřebení typickému pro dynamické sportovní prostředí. Navíc pro víceúčelové prostory, které musí pojmout například soutěže na ledě, je zásadní zvolit materiály odolné proti vlhkosti. Použití akustických panelů, jako je například Megasorber, na stěnách a stropech je jedním z nejúčinnějších a nejekonomičtějších způsobů regulace dozvuku v tak velkém měřítku.

Úloha profesionální akustické analýzy a simulace ve sportovních zařízeních

Vzhledem k obrovskému rozsahu a složitosti akustických problémů se proces navrhování nemůže spoléhat na intuici nebo zkušenosti z menších lokalit. Klíčovým krokem je odborná příprava elektroakustického projektu, která zahrnuje řadu kroků, počínaje definováním cílů a shromážděním potřebných materiálů, jako jsou technické výkresy a půdorysy. Commercial Audio, nabízí komplexní přípravu takových projektů, založenou na spolupráci s nejlepšími projektanty.

Počítačové simulace jsou v tomto procesu nepostradatelným nástrojem. Díky nim je možné ověřit akustické vlastnosti místa ještě před zahájením stavby. Například přehrávací systém Bose Professional Auditioner III umožňuje slyšet, jak bude ozvučení v místnosti znít ještě před instalací jediného reproduktoru. Tato simulace umožňuje přesně určit parametry a umístění zařízení, čímž se minimalizuje riziko chyb a nutnost nákladných oprav ve fázi realizace. Investice do simulace v rané fázi je nejen otázkou technické přesnosti, ale také strategickým cvičením v oblasti řízení rizik a financí. Vzhledem k tomu, že náklady na změny a úpravy v takto velkých zařízeních jsou astronomické, schopnost včas identifikovat potenciální problémy a optimalizovat technická řešení se promítá do skutečných úspor v rámci celého projektu. Zajištění toho, že projekt splní očekávání a standardy, není výsledkem štěstí, ale přesné analýzy založené na datech, která je klíčem k úspěchu každé investice.

Účel systému veřejného rozhlasu: Bezpečnost vs. zábava

Rozhlasový systém ve sportovním zařízení musí splňovat dva zdánlivě protichůdné cíle. Na jedné straně je jeho hlavním úkolem zajistit dokonalou srozumitelnost řeči pro bezpečnostní zprávy, hlášení a evakuační pokyny. V podmínkách paniky, kde může být hluk na pozadí extrémně vysoký, musí být každé sdělení křišťálově čisté. Na druhé straně musí být systém schopen zajistit kvalitní, dynamickou hudbu a speciální efekty, které zvyšují hladinu energie a budují atmosféru. To vyžaduje schopnost generovat vysokou hladinu akustického tlaku (SPL) s výraznou basovou složkou, která je pro zážitek z hudebního představení klíčová. Úkolem konstrukce je vytvořit systém, který bude přesný a čistý pro řeč a zároveň výkonný a dynamický pro hudbu, aniž by v obou oblastech došlo ke kompromisům. Proto jen několik společností na světě vytvořilo zvukové systémy určené pro sportoviště. Jednou z nich je Bose Professional ArenaMatch Series.

Zajištění správného zvukového pokrytí: Výzvy a řešení

Klíčovým prvkem správně navrženého zvukového systému je zajištění rovnoměrného a konzistentního zvukového pokrytí v celém prostoru. To znamená, že každý fanoušek, ať už sedí blízko hřiště nebo na nejvyšší tribuně, by měl mít stejnou kvalitu zvuku a podobnou hlasitost. To pomáhá vytvořit konzistentní a spravedlivý zážitek pro všechny návštěvníky akce.

Jedním z častých problémů, zejména na otevřených stadionech, je „únik zvuku” mimo místo konání. Nekontrolovaně se šířící zvuk může obtěžovat obyvatele okolních čtvrtí. Účinná konstrukční strategie zahrnuje přesné nasměrování reproduktorů s velkými houkačkami tak, aby se jejich vyzařování soustředilo do prostoru tribun. Kromě toho by měly být reproduktory namontovány se správným úhlem sklonu, který pomáhá udržet zvuk uvnitř stadionu a minimalizovat jeho vyzařování směrem k horizontu a mimo místo konání. Systémy ozvučení nabízené společností Commercial Audio využívají technologii DeltaQ, který poskytuje jedinečnou kombinaci výkonu, přesnosti, pokrytí a kontroly. Jsou součástí kompletního integrovaného ekosystému, který podporují doplňkové produkty, jako jsou zesilovače Bose Professional PowerMatch a procesory ControlSpace DSP.

Klíčový parametr STI. Co to je a proč je měřitelný?

Index přenosu řeči (STI) je standardizovaný, objektivní a bezrozměrný parametr definovaný Mezinárodní elektrotechnickou komisí (IEC) pro hodnocení srozumitelnosti řeči v daném prostoru. Byl vyvinut v 70. letech 20. století k objektivnímu posouzení přenosových kanálů.

STI je založena na konceptu modulační přenosové funkce (MTF), která měří, do jaké míry jsou modulace řečového signálu zachovány během přenosu od zdroje k přijímači. Lidská řeč, považovaná za nosný signál na sportovišti, je modulována nízkými frekvencemi, které jsou zodpovědné za zvuky tvořené ústy a jazykem. Systémy, které tyto modulace degradují, snižují srozumitelnost sdělení. STI, nabývající hodnot od 0 (velmi špatná srozumitelnost) do 1 (vynikající srozumitelnost), je přesným ukazatelem vlivu, který má přenosový kanál (včetně akustiky místnosti, šumu v pozadí a vybavení) na srozumitelnost řeči. Důležité je, že se jedná o fyzikální měření nezávislé na jazyku, což z něj činí univerzální nástroj pro hodnocení.

Srozumitelnost řeči na stadionu a bezpečnost

Hodnota STI je klíčovým ukazatelem kvality systému veřejného rozhlasu, zejména v souvislosti s tísňovými zprávami a oznámeními. Níže uvedená tabulka, která vychází z normy IEC 60268-16, převádí číselné hodnoty STI na stupně srozumitelné kvality a procentuální šanci na porozumění slovům.

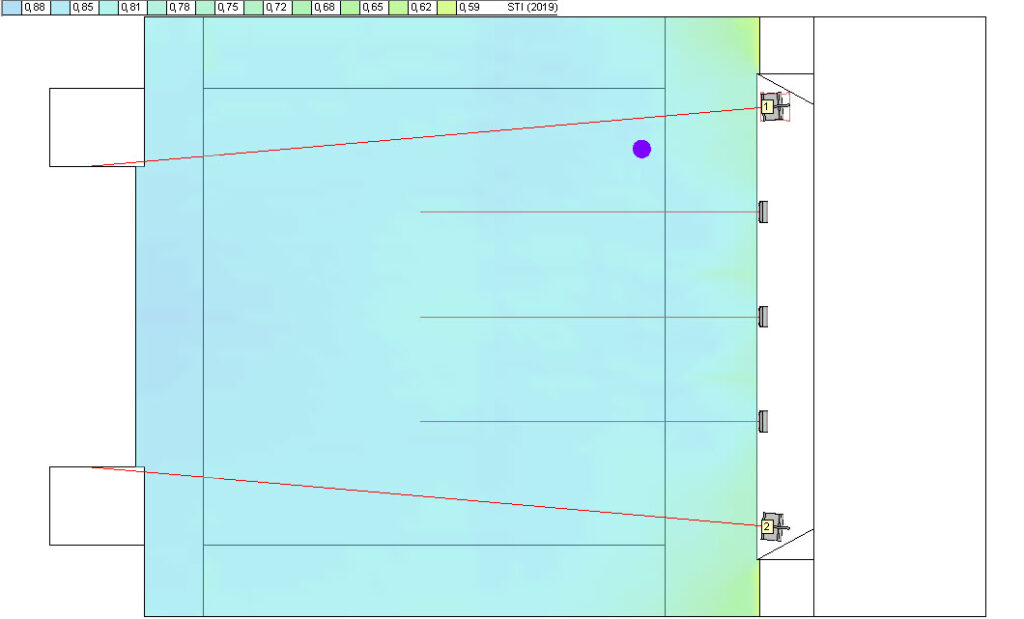

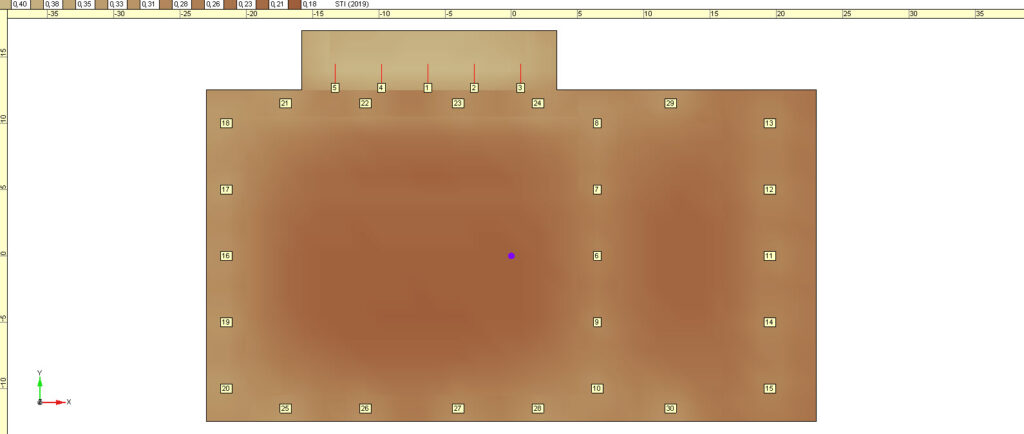

Výše uvedená tabulka je základním vodítkem pro osoby s rozhodovací pravomocí, protože převádí abstraktní technický parametr na konkrétní, měřitelné ukazatele výkonnosti. Hodnota 0,60-0,75 je považována za dobrou. V kontextu bezpečnosti je pro evakuační systémy zásadní vysoká hodnota STI, která znamená téměř stoprocentní srozumitelnost slov. Proto jako společnost nabízející audio řešení pro stadiony, hřiště a sportovní haly dbáme na to, aby konečné měření STI bylo prezentováno již ve fázi návrhu prostřednictvím softwarové simulace příslušného systému veřejného ozvučení. Proces návrhu a jeho prvky jsou podrobně popsány ZDE.

Faktory ovlivňující STI

Srozumitelnost řeči, a tedy i hodnotu STI, ovlivňuje řada faktorů:

• Dozvuk: Nadměrný dozvuk způsobuje překrývání signálů, což „rozmazává” řeč a snižuje STI.
• Hluk na pozadí: Hluk, ať už způsobený posluchači, ventilačními systémy nebo jinými zdroji, maskuje řečový signál a ztěžuje jeho vnímání.
• Echo: Odrazy zvuku od vzdálených tvrdých povrchů, které se k posluchači dostanou se zpožděním větším než 100 ms, výrazně snižují srozumitelnost.

STI v praxi

Na sportovištích, kde může být hluk davu enormní a kde tvrdé povrchy podporují dozvuk, je vysoká srozumitelnost řeči klíčovým požadavkem, nejen požadavkem na pohodlí. Správně navržený systém veřejného rozhlasu s vysokou hodnotou STI je základním kamenem plánu krizového řízení a evakuace. Evakuační zprávy, pokyny a varování musí být slyšitelné a srozumitelné i v podmínkách paniky a zmatku. Mít systém veřejného rozhlasu, který toto minimum poskytuje, není jen otázkou splnění norem, ale především otázkou odpovědnosti za životy a zdraví tisíců lidí.

Další zvukové systémy potřebné ve sportovním areálu

Interkomové systémy: Neviditelná síť pro operativní komunikaci

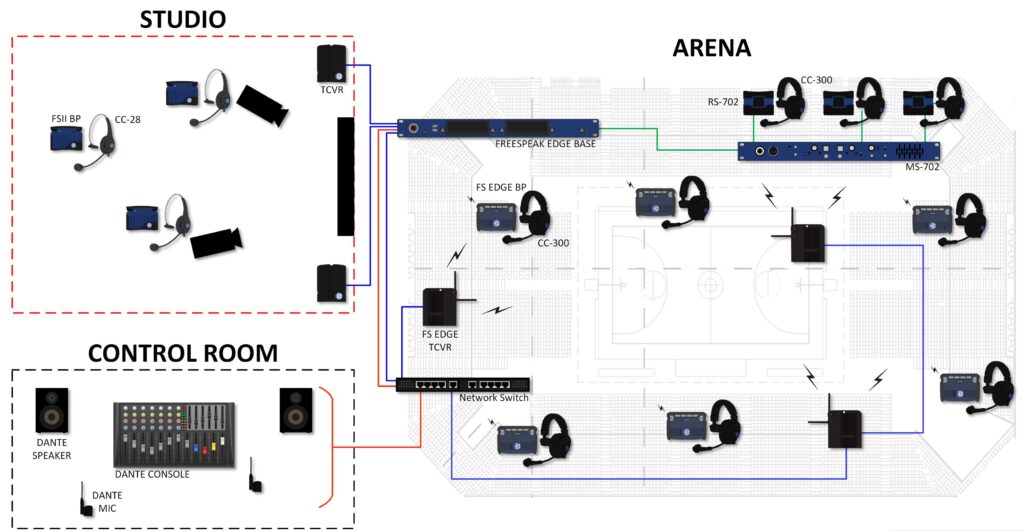

Interkomový systém je víc než jen hovorové zařízení, je to nezávislá komunikační síť, která je klíčová pro každodenní provoz a bezpečnost objektu. Interkomy umožňují rychlou a efektivní komunikaci mezi klíčovými skupinami pracovníků, jako je ochranka, technický personál, záchranáři a vysílací vůz. Na rozdíl od mobilních telefonů, které mohou být při velkém počtu uživatelů během události přetíženy, poskytují interkomové systémy spolehlivý komunikační kanál, který funguje i při výpadku jiných sítí.

Interkom, často označovaný hovorově jako Clear-Com lze snadno integrovat s dalšími systémy, např. požární signalizací, veřejným rozhlasem, hlásiči, umožňuje okamžité odesílání zpráv na pagery nebo vysílačky, což umožňuje ověřit poplach před rozhodnutím o evakuaci a předchází zbytečným nákladům způsobeným falešnými poplachy.

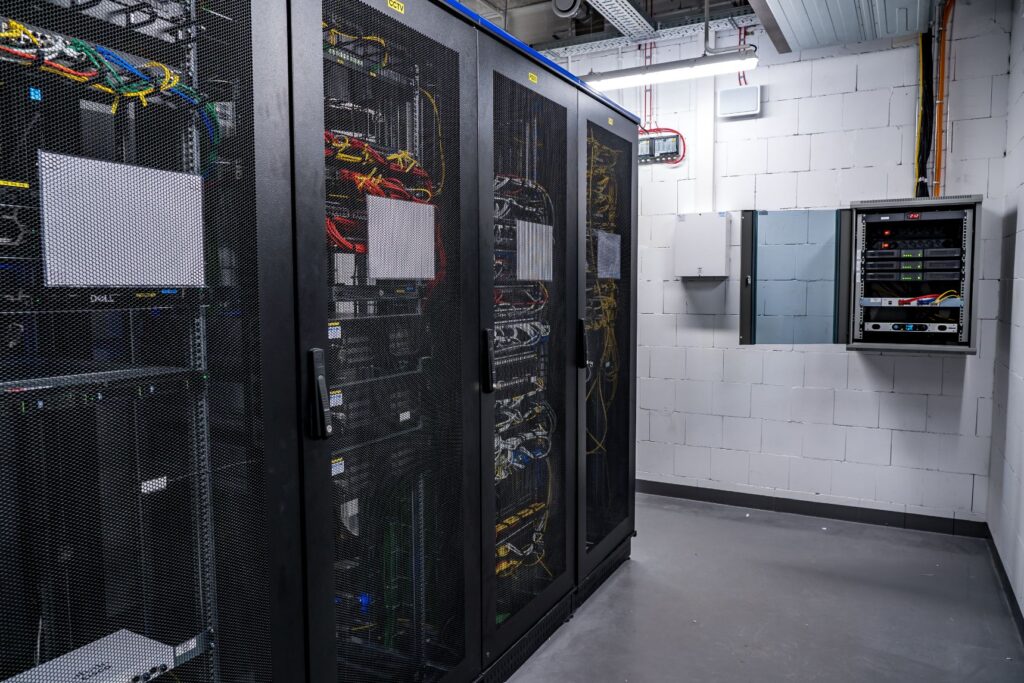

Připojovací infrastruktura pro OB Vans Remote Production

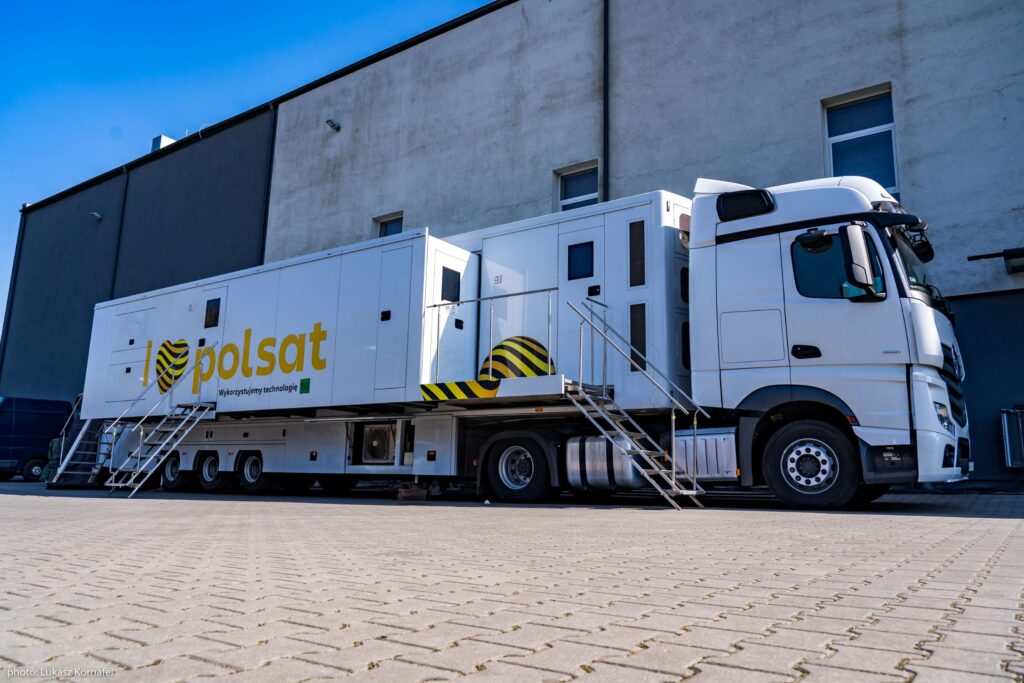

Moderní sportoviště musí být atraktivní nejen pro veřejnost, ale také pro média. Vysílací vozy (OB Vans) jsou mobilní režie, které umožňují realizovat přímé přenosy mimo televizní studio. Aby bylo možné efektivně a bezproblémově produkovat sportovní přenosy, měla by být sportoviště vybavena stálou, stažitelnou infrastrukturou pro zvukové a komunikační signály. Nedostatek takové infrastruktury nutí týmy vytvářet časově náročná a nákladná dočasná spojení, což ztěžuje organizaci sportovních a mediálních akcí.

Nezbytné přípojné body zahrnují řadu konektorů pro audio, video a interkomovou komunikaci a jejich umístění je klíčové. Existence takové infrastruktury je nejen provozním komfortem, ale i strategickým komerčním přínosem, který zvyšuje hodnotu objektu a jeho atraktivitu pro provozovatele vysílání, čímž generuje další příjmy.

Jak je to s výrobou na dálku?

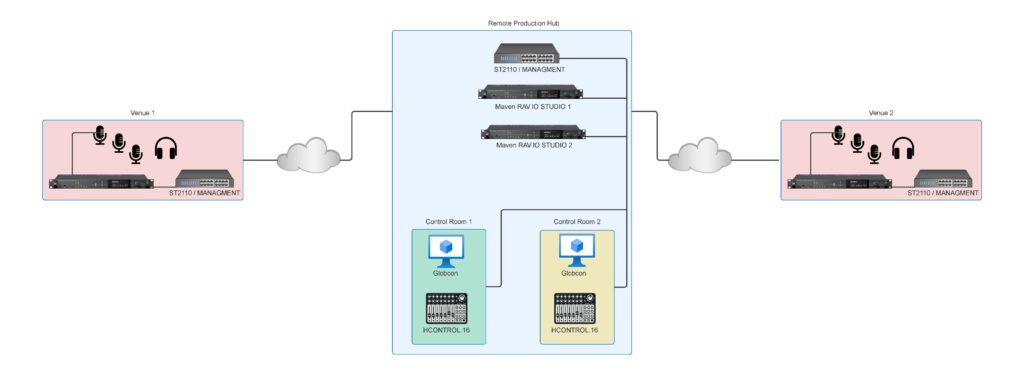

Tradičně je na místě sportovní události celý produkční tým, včetně režisérů, zvukařů a techniků pracujících na vysílacích vozech. V případě Vzdálená výroba, kamery a mikrofony jsou instalovány na stadionu, ale signál z nich je přenášen optickými vlákny nebo jinými vysokorychlostními spoji do centrálního produkčního centra. Právě tam, v pohodlí studia, probíhá míchání zvuku, přepínání kamer a střih záběrů, což umožňuje rychlejší a flexibilnější produkci.

Hlavní výhodou této technologie je optimalizace nákladů i logistika. Díky tomu, že většina lidí a vybavení nemusí cestovat, mohou televizní stanice pokrýt více událostí najednou a vyslat na místo menší štáby složené pouze z kameramanů a reportérů. Společnost Commercial Audio byla první společností v Polsku, která takové řešení zavedla pro jednu z televizních stanic s využitím zařízení značky DirectOut, který kromě možnosti použití více zvukových formátů a jejich převodu do jiných zvukových formátů, což bude velmi užitečné při přípravě infrastruktury připojení, nabízí také řešení pro vzdálenou produkci.

Proč pracovat s Commercial Audio?

Najímání specialistů na elektroakustiku a integraci AV systémů od nejranějších fází projektu je strategické rozhodnutí, které z dlouhodobého hlediska minimalizuje rizika a náklady. Jako společnost, která nabízí nejosvědčenější interkomová zařízení, nástroje pro přenos a převod signálu a systémy veřejného ozvučení, se postaráme nejen o správný výběr řešení, ale také o vytvoření klíčových dokumentů, jako jsou výkazy výměr a odhady nákladů, které jsou základem pro stanovení ceny a harmonogramu prací. Naše zkušenosti nám umožňují vyhnout se nákladným chybám, které v případě takto složitých instalací mohou vést k nutnosti nákladné rekonstrukce systému po uvedení do provozu. Spolupráce s námi zaručuje, že projekt odpovídá nejnovějším normám, je nákladově i výkonově optimalizovaný a přizpůsobený specifickým požadavkům zařízení.

Naše systémy fungují mimo jiné na stadionech, jako je Stadium of Light, Shanghai Stadium, Allianz Stadium (domov fotbalového klubu Juventus), Ithaca Arena Opole, O2 Arena, Porto Stadium a mnoha dalších. Takováto prestižní místa svědčí o účinnosti a spolehlivosti specializovaných řešení v reálném, náročném prostředí. Výběr uceleného ekosystému je investicí, která zajistí dlouhodobý výkon, spolehlivost a snadnou údržbu, což je v případě velkých sportovišť zásadní.
