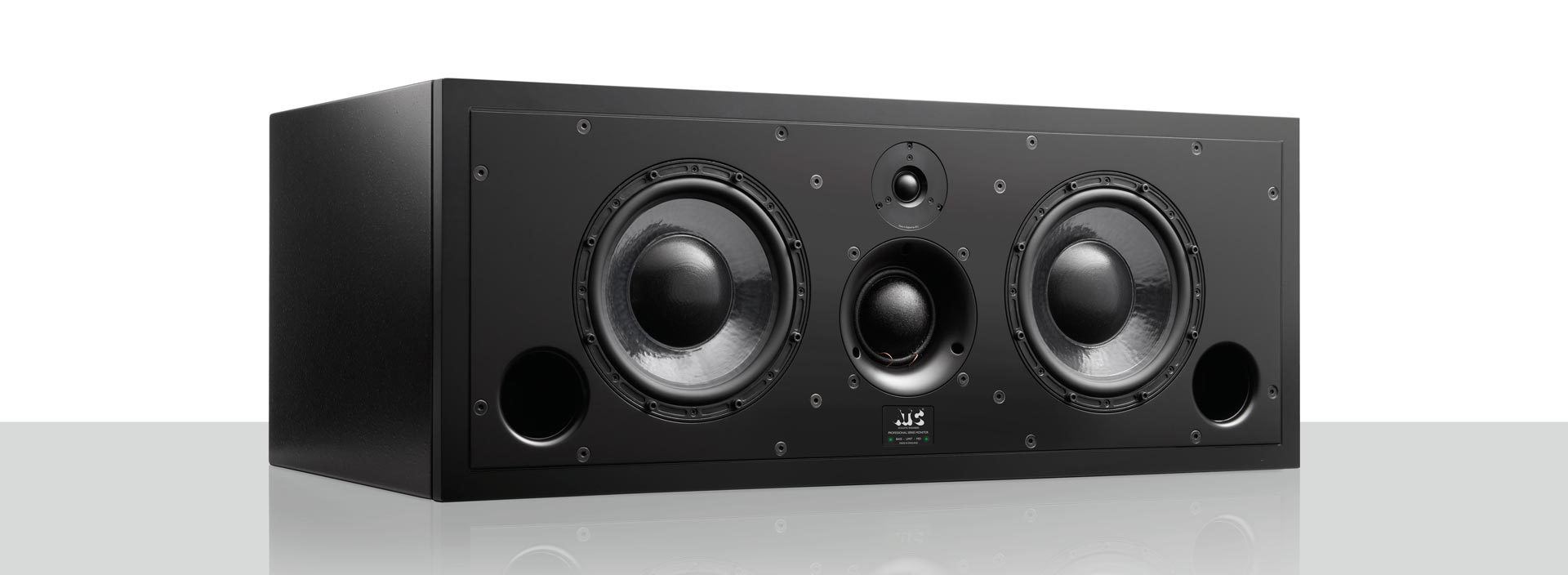

ATC Loudspeakers SCM105AiWC Pro

Instalacyjny centralny monitor studyjny średniego pola.

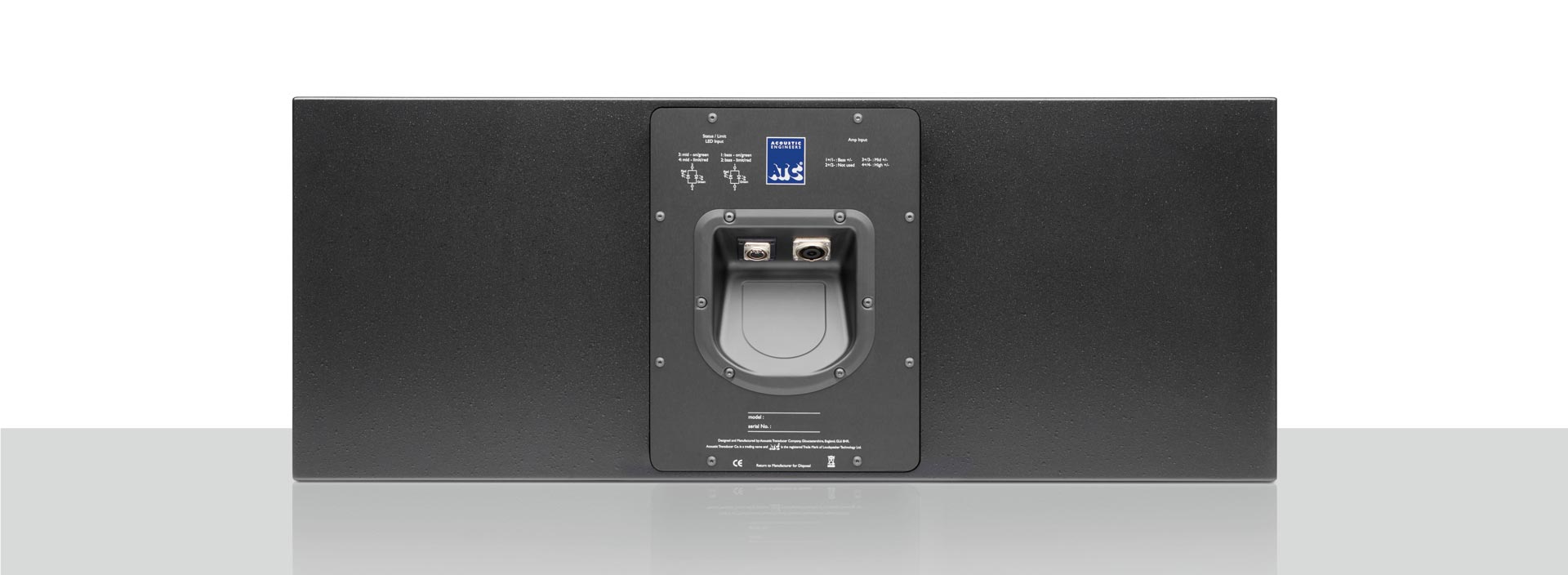

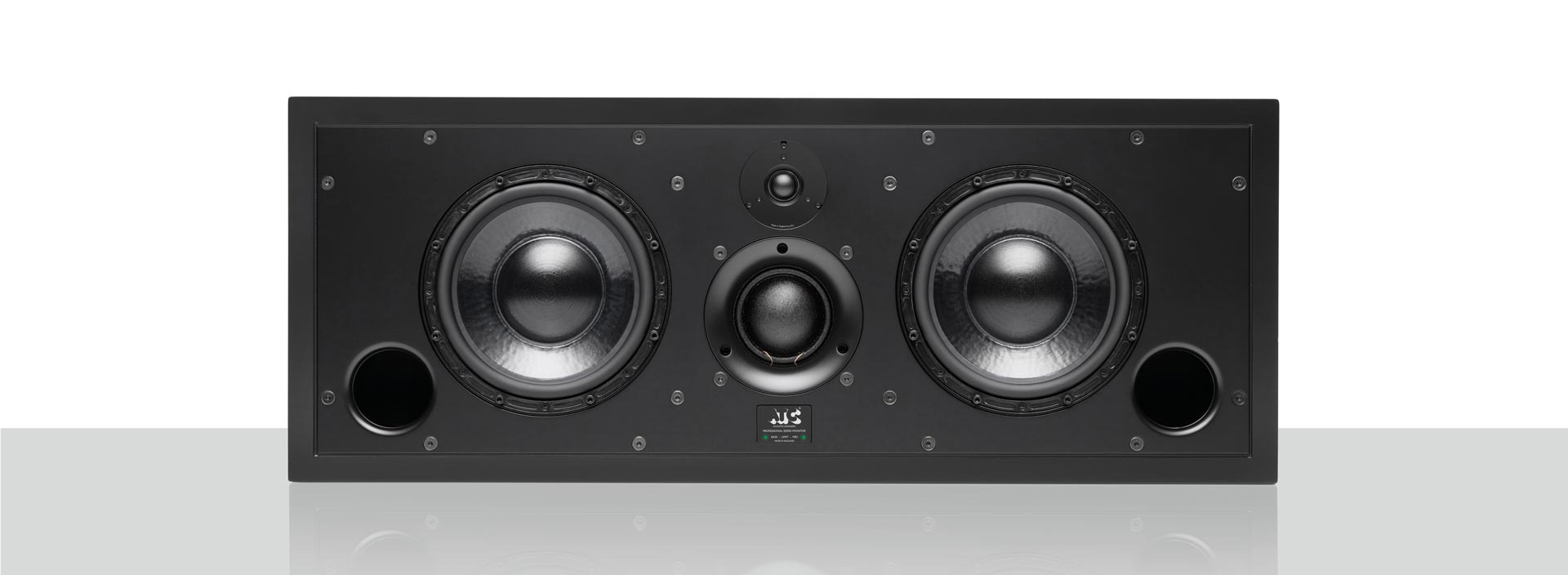

Niska konstrukcja obudowy ułatwia instalację w ścianach w niedużych reżyserkach. Symetryczny układ przetworników. Idealny partner dla monitorów stereo SCM50/100/110AiW Pro*. Podwójne przetworniki basowe 9”/234 mm SL, miękka kopułka średniotonowa 3”/75 mm, miękka kopułka wysokotonowa 1”/25 mm. Napędzany 19-calowym wzmacniaczem do montażu w szafie rackowej 6U, model R1-350 Pro. Wbudowane wejścia zamontowane na tylnym panelu. Połączenie audio za pomocą wielożyłowego kabla głośnikowego zakończonego wtyczką NL8. Połączenie LED zasilania/limitera za pomocą 5-pinowego złącza XLR. Dostępna jest również wersja do montażu na statywie – model SCM105AC Pro.
*Możliwość połączenia z modelem SCM150AiW Pro, ale należy wziąć pod uwagę maksymalną wartość SPL.

Akustická špecifikácia:

  • Przetworniki:
    • Bas: 2 x SB75-234SL 16 Ω.
    • Środek: 1 x SM75-150S 16 Ω.
    • Wysokie częstotliwości: 1 x SH25-76S 6 Ω.
  • Odcięcie niskich częstotliwości: 30 Hz (-6 dB, bezechowe).
  • Odcięcie wysokich częstotliwości: 25 kHz (-6 dB).
  • Liniowość amplitudy: 50 Hz – 17 kHz (+/- 2 dB).
  • Dopasowana charakterystyka: +/-0,5 dB.
  • Punkty zwrotnicy: 380 Hz i 3,5 kHz.
  • MaxSPL: 115 dB ciągłe, 121 dB szczytowe (na parę, ważony szum różowy IEC, 1 m, bezechowe).
  • Czułość systemu: 85 dBC ref. -20 dBu (na pojedynczą jednostkę, 1 m, szum różowy, wzmocnienie basów 0 dB, czułość 2,2 dBu/1 V).

Akustická špecifikácia:

  • LF: 1 x SB50-164SC 8Ω
  • Stred: 1 x SM75-150 16Ω
  • HF: 1 x SH25-76S 6Ω Compact
  • Nízkofrekvenčné vypnutie: 47 Hz (-6 dB).
  • Vypnutie vysokej frekvencie: 25 kHz (-6 dB).
  • Maximálny SPL: 109 dB kontinuálne/ 115 dB špičkovo (merané pre pár monitorov, IEC vážený ružový šum, 1 m).
  • Citlivosť: +4dBu ref 92dBC (zosilnenie nízkeho pásma 0dB, vstupná citlivosť 1V, ružový šum).

Elektronická špecifikácia:

  • Symetrický vstup: 1 x zásuvka XLR na zadnom paneli, pin 2 horúci.
  • Vstupná impedancia: 20kΩ.
  • Vstupný CMRR: >82 dB (10 kHz).
  • Regulácia vstupnej citlivosti: plynulá regulácia v rozsahu 2,2 dBu - 8,2 dBu / 1 Vrms - 2 Vrms (-6 dB)
  • Regulácia zosilnenia v dolnom pásme: plynulá regulácia od 0 dB do +3 dB.
  • Crossover: Linkwitz-Riley 4. rádu, deliace frekvencie 380 Hz a 3,5 kHz.
  • Frekvenčná odozva: 200 kHz (-3 dB).
  • Zosilňovač: MOSFET triedy A/B
  • Výkon zosilňovača: LF 150W (8Ω), MF 60W (8Ω), HF 32W (6Ω)
  • THD+N: <0,003%/-92dB (1kHz, 1dB pod menovitým výkonom, 90kHz BW)
  • Obmedzovač: ATC Active FET Momentary Gain Reduction, činnosť obmedzovača indikuje LED dióda na prednom paneli
  • Napájanie: 220-230 V alebo 115 V
  • Spotreba energie: 24 W/35 VA v nečinnosti. 1/8 výkonu 117W/159VA. plný výkon 255W/324VA.
  • Vyprodukované teplo: neaktívne 82BTU/hod. 1/8 výkonu 335 BTU/hod. plný výkon 358 BTU/hod.
  • Čistá hmotnosť: 25,1 kg
  • Rozmery: 271 x 430 x 411 mm (v x š x h)
  • Hmotnosť s obalom: 28,15 kg
  • Rozmery balenia: 370 x 560 x 510 mm (v x š x h)
