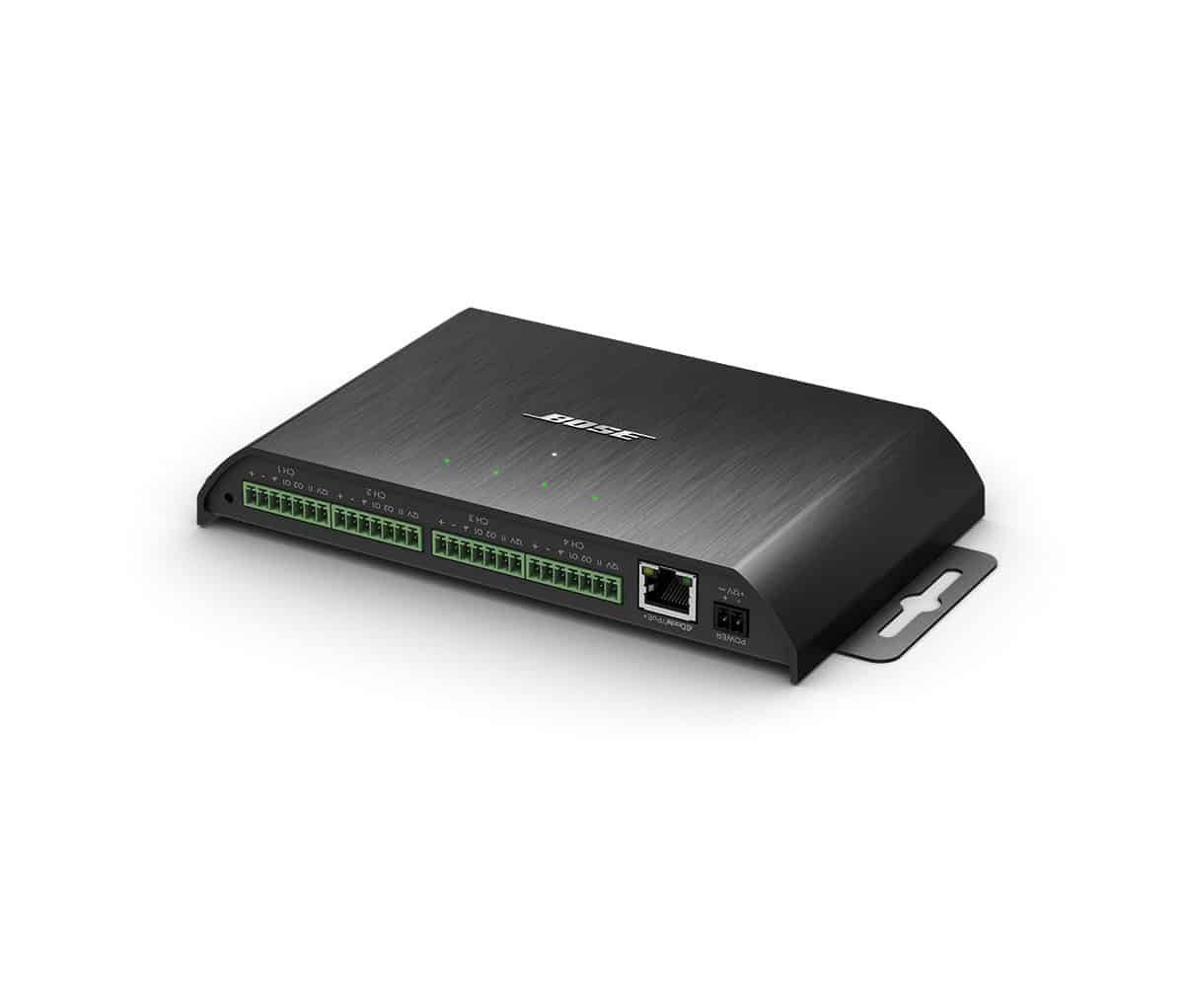

Bose Professional ControlSpace EX-4ML

Koncový bod Dante

Optimalizované na použitie s EX-1280C, EX-12AEC i EX-440C, koncový bod EX-4ML Dante je pohodlné, cenovo výhodné riešenie na pripojenie až 4 konferenčných mikrofónov prostredníctvom jediného kábla Cat 5/6. Či už sa používa pod konferenčným stolom, v reťazci s inými zariadeniami EX alebo koncovými bodmi, alebo voľne v stojane, EX-4ML pridáva do sieťového zvukového systému 4 vysokokvalitné mikrofónne/linkové vstupy, 4 GPI a 8 GPO. Automatická detekcia, programovanie metódou drag-and-drop, automatické smerovanie a zjednodušené logické ovládanie v aplikácii ControlSpace Designer uľahčujú konfiguráciu zariadenia EX-4ML. Úlohy, ako je konfigurácia stavu LED diódy mikrofónu a činnosť stlmenia mikrofónu, sú v programe ControlSpace Designer výrazne zjednodušené bez potreby programovania externého riadiaceho systému.

Sekcia zosilnenia

Frekvenčná odozva

20 Hz - 20 kHz (±1 dB)

THD+N

< 0,01% pri akomkoľvek nastavení zosilnenia, vstupný signál 3 dB pod maximom

AUDIO VSTUPY, ANALÓGOVÉ

Vstupné kanály

4 symetrické, mic/line

Konektory

(4) 7-pinový konektor Euroblock, 3,81 mm, odpojiteľný

Ekvivalentný vstupný šum

-115 dBu pri zosilnení +45 dB

Možnosti citlivosti

0 dB, +15 dB, +30 dB, +45 dB, softvérovo voliteľné

Vstupná impedancia

> 1,8 kΩ pri akomkoľvek nastavení zosilnenia

Maximálna vstupná úroveň

+8 dBu pri zosilnení 0 dB

Fantómové napájanie

48 VDC, softvérovo voliteľné pre každý vstup

AUDIO VSTUP/VÝSTUP, DIGITÁLNY

Konektory

(1) RJ-45 Dante in / (1) RJ-45 Dante out

ZHODA

EMC

FCC časť 15 trieda A; UL 60950-1, vydanie 2, 2014-10-14, CAN/CSA C22.2 č. 60950-1-07, vydanie 2, 2014-10, IEC 60950-1:2005 (vydanie 2)

KONTROLNÉ VSTUPY

Vstupy (ovládanie)

(4) univerzálne (1 pre audio vstup), 7-pinový euroblok, 3,81 mm

RIADIACE VÝSTUPY

Výstupy (ovládanie)

(8) na všeobecné účely (2 pre audio vstup), 7-pinový euroblok, 3,81 mm

ELEKTRICKÉ

Konektory

(1) port RJ-45 / (1) euroblok, 2 kolíky

Spotreba energie LED

12 VDC, 200 mA

Trieda PoE

Trieda 0 802.3at PoE+, kompatibilná s PD

Spotreba striedavého prúdu

5,6 W + 2 W fantómové napájanie (ak sa používa)

Rozsah dodávok

12 VDC, možnosť reťazového zapojenia

VŠEOBECNÉ

Kompatibilné s

ControlSpace EX-1280, ControlSpace EX-440C, ControlSpace EX-1280C, ControlSpace EX-12AEC, predĺženie mikrofónu koncového bodu ControlSpace EX, montážny držiak koncového bodu ControlSpace EX

Softvér

ControlSpace Designer 5.0 alebo novší (Windows)

INDIKÁTORY A OVLÁDACIE PRVKY

Indikátory stavu LED

(1) LED dióda napájania, (4) LED diódy stavu vstupného signálu

FYZICKÉ

Farby

Čierna

Odpruženie/montáž

(2) montážne konzoly

Rozsah prevádzkových teplôt

0°C až 40°C (32°F až 104°F)

Rozmery výrobku (V × Š × H)

1,1 palca × 8,4 palca × 4,4 palca (29 mm × 213 mm × 112 mm)

Súprava obsahuje

(1) ControlSpace EX-4ML

(1) návod na inštaláciu

(1) montážna šablóna

(10) káblové pásky

(2) 2-pinové konektory Euroblock

(4) montážne skrutky

(8) 7-pinové konektory Euroblock
