VAN DAMME DIGITOUR SERIES AES/EBU & DMX - KABEL 110 OHM

Niska pojemność i stabilna impedancja charakterystyczna zapewniają bezbłędny przesył sygnałów, wolny od zjawiska jittera nawet na duże odległości. Sprawia to, że kable te idealnie nadają się do przesyłania sygnałów DMX512, a także AES/EBU oraz analogowych sygnałów audio. Dyskretny, czarny płaszcz zewnętrzny czyni je rozwiązaniem znacznie lepiej dopasowanym do potrzeb rynku oświetleniowego i branży eventowo-prezentacyjnej niż istniejące kable z serii Green. Przewód ten doskonale sprawdza się w przypadku wszelkich zbalansowanych transmisji danych o impedancji rzędu od 100 do 110 omów, takich jak RS422, RS485 czy kod czasowy (timecode).

Technical specifications:

• Maximum spool length 500m
• Wires 7 x 0.16 uninsulated ultra-pure oxygen-free copper wires
• Wire dimensions 7 x 0.16 mm, 0.142 mm², AWG 26/7
• Insulation Polyethylene foam
• Screen type 24 µm aluminum-polyester film >150% coating
• Drainage cable 7 x 0.16 mm tinned ultra-pure oxygen-free copper
• Vapor isolation PVC composite in Jet Black RAL 9005 color
• Overall diameter 3.70 ± 0.12 mm

General construction

• Outer shell material Elastyczny kompozyt PVC w kolorze Jet Black RAL 9005
• Bending radius 15 times the total diameter

Kabel DMX/AES 268-482-000:

• Wires 7 x 0.20 mm uninsulated, ultra-pure oxygen-free copper
• Wire dimensions 7 x 0.20 mm, 0.22 mm2, AWG 24/7
• Insulation Foam-coated polyethylene
• Screen type 72 x 0,10 mm nieizolowan miedź nakładkowa >90% pokrycia
• General Coverage Elastyczny kompozyt PVC, kolor Jet Black RAL 9005
• Overall diameter 6,20 ± 0,30 mm
• Bending radius 15 x total diameter

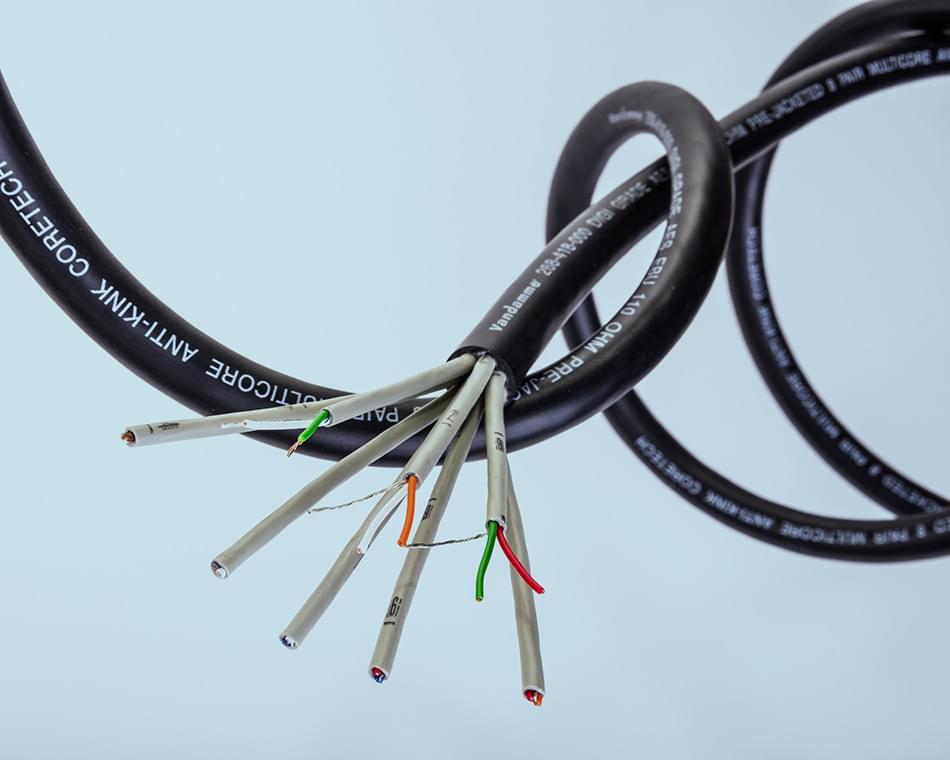

Multicore:

• Resistance
  • Conductor < 144 Ω/km
  • Insulation < 5000 MΩ/km
• Capacity
  • Between conductors 50 pF/m
  • Between conductor and shield 100 pF/m
• Impedance 110 ± 20% Ω
• Suppression przy 3 MHz 7,05 dB/100 m

Kabel mikrofonowy DMX/AES 268-482-000:

• Resistance
  • Przewód < 90 Ω/km
  • Insulation < 5000 MΩ/km
• Capacity
  • Between cores 50 pF/m
  • Między rdzeniem a ekranem 100 pF/m
• Impedance 110 ± 20% Ω
