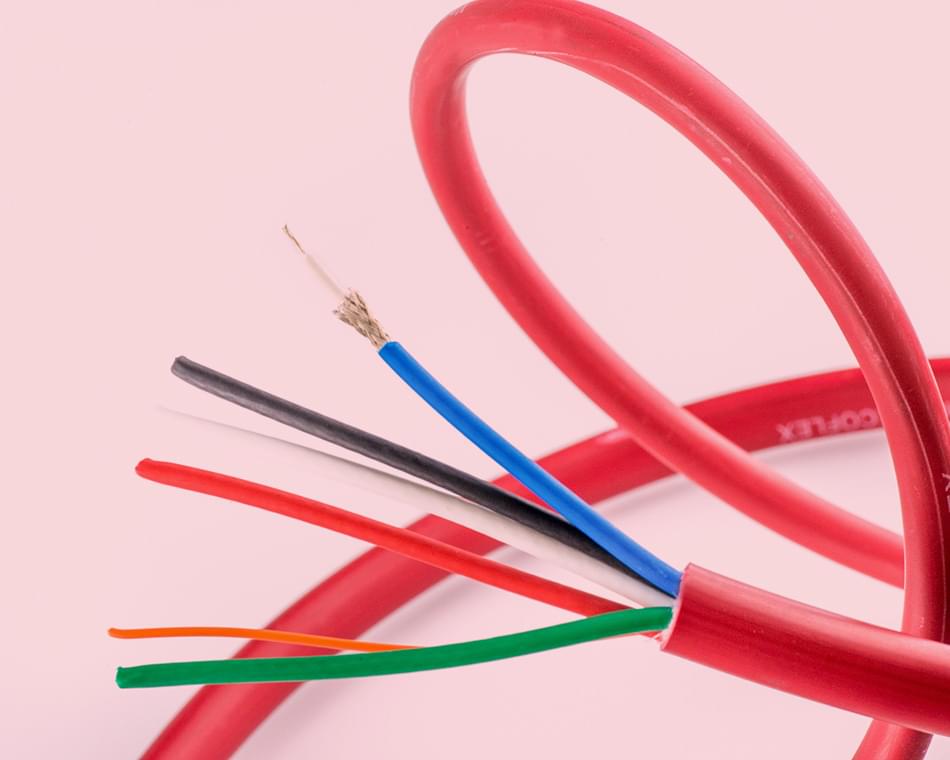

VAN DAMME RED SERIES ECOFLEX LSZH MINIATURE VIDEO MULTICORE - WIELOKANAŁOWY KABEL WIDEO

Ta seria obejmuje 2- i 5-kanałowe miniaturowe kable wideo z linii Red Series, wyposażone w powłokę zewnętrzną z materiałów bezhalogenowych (Low Smoke Zero Halogen). Pod względem mechanicznym i elektrycznym przewody te są identyczne ze swoimi standardowymi odpowiednikami. Zastosowanie powłok LSZH sprawia, że idealnie nadają się one do instalacji w budynkach użyteczności publicznej oraz w innych środowiskach, gdzie rygorystycznie wymaga się stosowania bezpiecznego okablowania bezhalogenowego.

Technical specifications:

• Maximum spool length 500m
• Wire 7 x 0.12 mm Nieizolowana ultra czysta miedź beztlenowa
• Wire dimensions 7 x 0.12 mm, 0.08 mm², AWG 30/7
• Dielectric Foam-coated polyethylene
• Diameter 1.60 ± 0.07 mm
• Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie <95%
• Coating material Termoplastyczny polimer SHF1 LSZH
• Kolory:
  • 2 kanałowy żółty, biały
  • 5 kanałowy czerwony, zielony, niebieski, czarny, biały
• Overall diameter 2.60 ± 0.07 mm

Przewód śledzący (tylko 5 kanałowy)

• Wire 7 x 0.20 mm Nieizolowana ultra czysta miedź beztlenowa
• Wire dimensions 7 x 0.20 mm, 0.22 mm², AWG 24/7
• Coating material Termoplastyczny polimer SHF1 LSZH
• Diameter 1.10 ± 0.05 mm

Budowa całościowa:

• Coating material SHF1 LSZH termoplastyczny polimer w kolorze Ruby Red RAL 3003
• Bending radius 15 x total diameter

• Wire resistance 235 Ω/km
• Capacity 56.5 pF/m
• Impedance 75 ± 3 Ω
• Propagation speed 80%
• Tłumienie w 10 MHz 6.99 dB/100m
