VAN DAMME BNC & DIN 1.0/2.3 CRIMP CONNECTORS

Categories: , ,

VAN DAMME BNC & DIN 1.0/2.3 CRIMP CONNECTORS - ZACISKANE ZŁĄCZA BNC I DIN

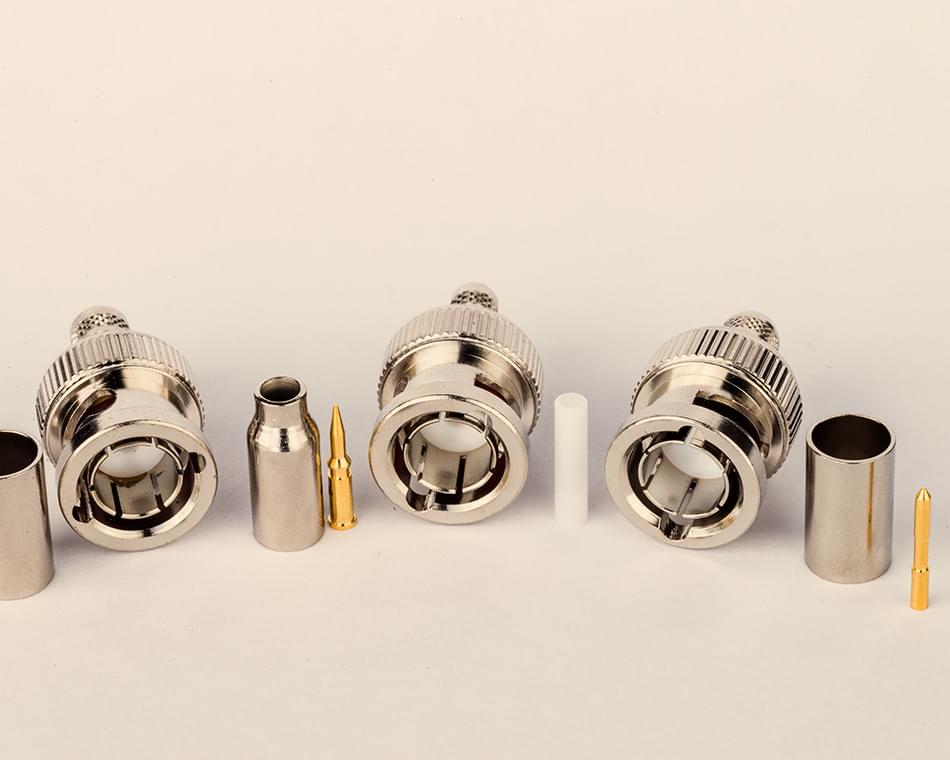

Seria złączy BNC Van Damme została precyzyjnie dopasowana do gamy kabli koncentrycznych tej samej marki. Produkowane z zachowaniem najwyższych standardów, zarówno wersje analogowe/SDI, jak i HD-SDI, posiadają niklowane korpusy z toczonego mosiądzu, izolator z PTFE (Teflon™) oraz pozłacany mosiężny pin centralny. Seria złączy HD-SDI jest przystosowana do pracy z pasmem do 12 GHz i przewyższa rygorystyczne wymagania normy SMPTE 424M. Uzupełnieniem oferty jest dedykowane do przewodu Van Damme HD Mini Coax złącze DIN 1.0/2.3 (pasmo 6 GHz), zaprojektowane z myślą o połączeniach o wysokiej gęstości upakowania (high-density), stosowanych w nowoczesnych krosownicach broadcastowych (routerach wideo).

Specification

2GHz BNC

  • Materiał korpusu Toczone mosiądz niklowany
  • Izolator PTFE (Teflon™)
  • Styk środkowy Toczone mosiądz pozłacany
  • Tuleja zaciskowa Miedź wyżarzona niklowana
  • Liczba cykli połączeń ≤ 500

Warunki środowiskowe

  • Zakres temperatur od -65 do 165 °C
  • Korozja (mgła solna) MIL-STD-202, metoda 101, war. B
  • Wibracje MIL-STD-202, metoda 204, war. B
  • Szok termiczny MIL-STD-202, metoda 107, war. B
  • Wstrząsy mechaniczne MIL-STD-202, metoda 213, war. G

Parametry elektryczne

  • Impedance 75 omów
  • Zakres częstotliwości 0 – 2 GHz
  • VSWR ≤ 1,3
  • Przepuszczalność RF ≥ 55 dB
  • Rezystancja styku wewnętrznego ≤ 1,5 mOhm
  • Rezystancja styku zewnętrznego ≤ 1,5 mOhm
  • Rezystancja izolacji ≥ 5 GOhm

12GHz HD-SDI BNC

  • Materiał korpusu Toczone mosiądz niklowany
  • Izolator PTFE (Teflon™)
  • Styk środkowy Toczone mosiądz pozłacany
  • Tuleja zaciskowa Miedź wyżarzona niklowana
  • Liczba cykli połączeń ≤ 500

Warunki środowiskowe

  • Zakres temperatur od -65 do 165 °C
  • Korozja (mgła solna) MIL-STD-202, metoda 101, war. B
  • Wibracje MIL-STD-202, metoda 204, war. B
  • Szok termiczny MIL-STD-202, metoda 107, war. B
  • Wstrząsy mechaniczne MIL-STD-202, metoda 213, war. G

Parametry elektryczne

  • Impedance 75 omów
  • Zakres częstotliwości 0 – 12 GHz
  • VSWR 0-6 GHz ≤ 1,2
  • VSWR 6-12 GHz ≤ 1,3
  • Przepuszczalność RF ≥ 55 dB
  • Rezystancja styku wewnętrznego ≤ 1,5 mOhm
  • Rezystancja styku zewnętrznego ≤ 1,5 mOhm
  • Rezystancja izolacji ≥ 5 GOhm

6GHz DIN 1.0/2.3

  • Materiał korpusu Toczone mosiądz niklowany
  • Izolator PTFE (Teflon™)
  • Styk środkowy Toczone mosiądz pozłacany
  • Tuleja zaciskowa Miedź wyżarzona niklowana
  • Liczba cykli połączeń ≤ 500

Warunki środowiskowe

  • Zakres temperatur od -40 do 85 °C
  • Korozja (mgła solna) MIL-STD-202, metoda 101, war. B
  • Wibracje MIL-STD-202, metoda 204, war. A
  • Szok termiczny MIL-STD-202, metoda 107, war. B
  • Wstrząsy mechaniczne MIL-STD-202, metoda 213, war. G

Parametry elektryczne

  • Impedance 75 omów
  • Zakres częstotliwości 0 – 6 GHz
  • VSWR 0-6 GHz ≤ 1,4
  • Przepuszczalność RF ≥ 90 dB
  • Rezystancja styku wewnętrznego ≤ 10 mOhm
  • Rezystancja styku zewnętrznego ≤ 3 mOhm
  • Rezystancja izolacji ≥ 1 GOhm
Model number  Description
2 GHz Analogue/SDI Connectors
335-012-000 Van Damme BNC male RG179B/U
339-003-000 Van Damme BNC male RG59B/U
339-075-000 Van Damme BNC male Serial DV75
335-012-100 Van Damme BNC male RG179B/U Tray of 100
339-003-100 Van Damme BNC male RG59B/U Tray of 100
339-075-100 Van Damme BNC male Serial DV75 Tray of 100
339-002-000 Van Damme female to female BNC joiner
339-018-000 Van Damme female to female BNC bulkhead adaptor
335-012-179 Van Damme BNC panel female RG179B/U
335-014-179 Van Damme BNC cable female RG179B/U
12 GHz HD-SDI Connectors
339-075-300 Van Damme HD-SDI BNC cable male Serial DV75
339-675-300 Van Damme HD-SDI BNC cable male RG6/U
339-875-300 Van Damme HD-SDI BNC cable male RG6/U stranded
339-975-300 Van Damme HD-SDI BNC cable male RG59/U solid
339-275-300 Van Damme HD-SDI BNC cable male RG59/U stranded
339-775-300 Van Damme HD-SDI BNC cable male Miniature HDSDI
339-075-310 Van Damme HDSDI BNC cable male Serial DV75 Tray of 100
339-675-310 Van Damme HDSDI BNC cable male RG6/U Tray of 100
6 GHz DIN 1.0/2.3 HD-SDI Connector
339-075-400 Van Damme HD-SDI DIN 1.0/2.3 male Serial DV75
