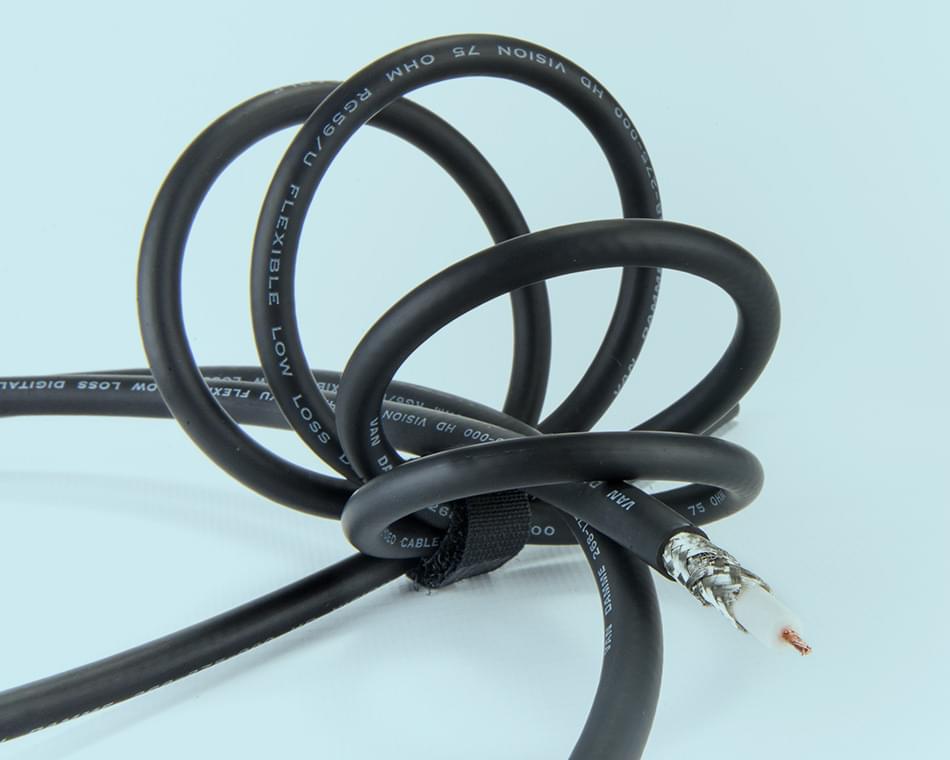

VAN DAMME HD VISION FLEXIBLE COAX - ELASTYCZNY KABEL KONCENTRYCZNY

Jednożyłowe kable koncentryczne Van Damme HD Vision bazują na standardach przemysłowych RG6/U and RG59/U. Ich precyzyjna konstrukcja gwarantuje, że parametry elektryczne nie uległy znaczącemu pogorszeniu mimo zastosowania linkowego przewodnika środkowego (stranded). Zapewnia to bezproblemową transmisję sygnałów HD-SDI zgodnych z normami SMPTE 424M (3G-SDI) i 292M, as well as SDI and analog video signals.

Technical specifications:

268-175-000:

  • Maximum spool length 500m
  • Wire 19 x 0.20 mm nieizolowana miedź beztlenowa
  • Wire dimensions 19 x 0.20 mm, 0.616 mm², AWG 20/19
  • Dielectric Polyethylene foam with gas additive
  • Diameter 4.57 ± 0.15mm
  • Screen 1 Ocynkowana beztlenowa miedziana plecionka, pokrycie < 93%
  • Screen 2 Galvanized oxygen-free copper braid, coating < 95%
  • Coating material PVC composite in Jet Black RAL 9005 color
  • Overall diameter 7.00 ± 0.25 mm
  • Bending radius 15 x total diameter
  • Wire resistance >28 Ω/km
  • Capacity 53 pF/m
  • Impedance 75 ± 2 Ω
  • Propagation speed 79%
  • Attenuation at 1500 MHz 30.9 dB/100m
  • Attenuation at 3000 MHz 45.5 dB/100m

268-275-000:

  • Maximum spool length 500m
  • Wire 19 x 0.16 mm nieizolowana miedź beztlenowa
  • Wire dimensions 19 x 0.16 mm, 0.38 mm², AWG 22/19
  • Dielectric Polyethylene foam with gas additive
  • Diameter 3.70 ± 0.15mm
  • Screen 1 Ocynkowana beztlenowa miedziana plecionka, pokrycie < 93%
  • Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie < 94%
  • Coating material PVC composite in Jet Black RAL 9005 color
  • Overall diameter 6.15 ± 0.15 mm
  • Bending radius 15 x total diameter
  • Wire resistance >40 Ω/km
  • Capacity 57 pF/m
  • Impedance 75 ± 2 Ω
  • Propagation speed 77.5%
  • Attenuation at 1500 MHz 40.7dB/100m
  • Attenuation at 3000 MHz 58.3 dB/100m
Model number  Description Spool length
268-175-000 Van Damme HD Vision flexible coax RG6/U 500 m
268-275-000 Van Damme HD Vision flexible coax RG59/U 500 m
