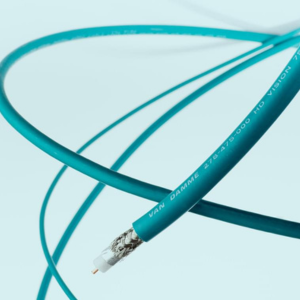

VAN DAMME HD VISION DIGITAL COAX LSZH

Categories: , ,
KABEL KONCENTRYCZNY HD BEZHALOGENOWY

VAN DAMME HD VISION DIGITAL COAX LSZH - KABEL KONCENTRYCZNY HD BEZHALOGENOWY

Seria precyzyjnych kabli koncentrycznych 75 Ohm HD Vision obejmuje cztery rozmiary pojedynczych przewodów w powłoce bezhalogenowej LSZH (Low Smoke Zero Halogen), co pozwala na ich wykorzystanie w większości standardowych zastosowań. Szczególną uwagę poświęcono ich charakterystyce elektrycznej oraz tolerancjom parametrów, aby zapewnić bezproblemową transmisję sygnałów HD-SDI zgodnych z normami SMPTE 424M (3G-SDI) i 292M, as well as SDI and analog video signals.

Technical specifications:

278-475-000:

  • Maximum spool length 500m
  • Wire Nieizolowana ultra czysta miedź beztlenowa
  • Wire dimensions 1 x 1.62 mm, 2.06 mm², AWG 14
  • Dielectric Polyethylene foam with gas additive
  • Diameter 7.10 mm
  • Screen 1 Folia aluminiowo-poliestrowa, pokrycie 125%
  • Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie >80%
  • Coating material Polimer LSZH w kolorze Water Blue RAL 5021
  • Overall diameter 10.20 ± 0.30 mm
  • Wire resistance <8.2 Ω/km
  • Capacity 52 pF/m
  • Impedance 75 ± 2 Ω
  • Propagation speed 85%
  • Tłumienie w 1485 MHz 18.0 dB/100m
  • Attenuation at 3000 MHz 26.9 dB/100m

278-975-000:

  • Maximum spool length 500m
  • Wire Nieizolowana ultra czysta miedź beztlenowa
  • Wire dimensions 1 x 0.81 mm, 0.52 mm², AWG 20
  • Dielectric Polyethylene foam with gas additive
  • Diameter 3.70 mm
  • Screen 1 Folia aluminiowo-poliestrowa, pokrycie 125%
  • Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie >80%
  • Coating material Polimer LSZH w kolorze Water Blue RAL 5021
  • Overall diameter 5.90 ± 0.30 mm
  • Wire resistance <35 Ω/km
  • Capacity 56 pF/m
  • Impedance 75 ± 2 Ω
  • Propagation speed 78%
  • Tłumienie w 1485 MHz 31.3 dB/100m
  • Attenuation at 3000 MHz 46.2 dB/100m

278-775-000:

  • Wire resistance <145 Ω/km
  • Capacity 56 pF/m
  • Impedance 75 ± 1.5 Ω
  • Propagation speed 78%
  • Tłumienie w 1485 MHz 70.4 dB/100m
  • Attenuation at 3000 MHz 115.0 dB/100m

278-175-000:

  • Maximum spool length 500m
  • Wire Nieizolowana ultra czysta miedź beztlenowa
  • Wire dimensions 1 x 1.02 mm, 0.79 mm², AWG 18
  • Dielectric Polyethylene foam with gas additive
  • Diameter 4.70 mm
  • Screen 1 Folia aluminiowo-poliestrowa, pokrycie 125%
  • Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie >80%
  • Coating material Polimer SHF1 LSZH w kolorze Water Blue RAL 5021
  • Overall diameter 6.80 ± 0.15 mm
  • Wire resistance <24 Ω/km
  • Capacity 60 pF/m
  • Impedance 75 ± 3 Ω
  • Propagation speed 80%
  • Tłumienie w 1485 MHz 25.2 dB/100m
  • Attenuation at 3000 MHz 35.5 dB/100m
Model number  Description Spool length
278-475-000 Van Damme HD Vision RG11/U coax LSZH 500 m
278-975-000 Van Damme HD Vision RG59/U coax LSZH 500 m
278-775-000 Van Damme HD Vision Miniature coax LSZH 500 m
278-175-000 Van Damme HD Vision RG6/U coax LSZH 500 m
