VAN DAMME SDI VISION ECOFLEX LSZH ST 4.5 COAX

Categories: , ,

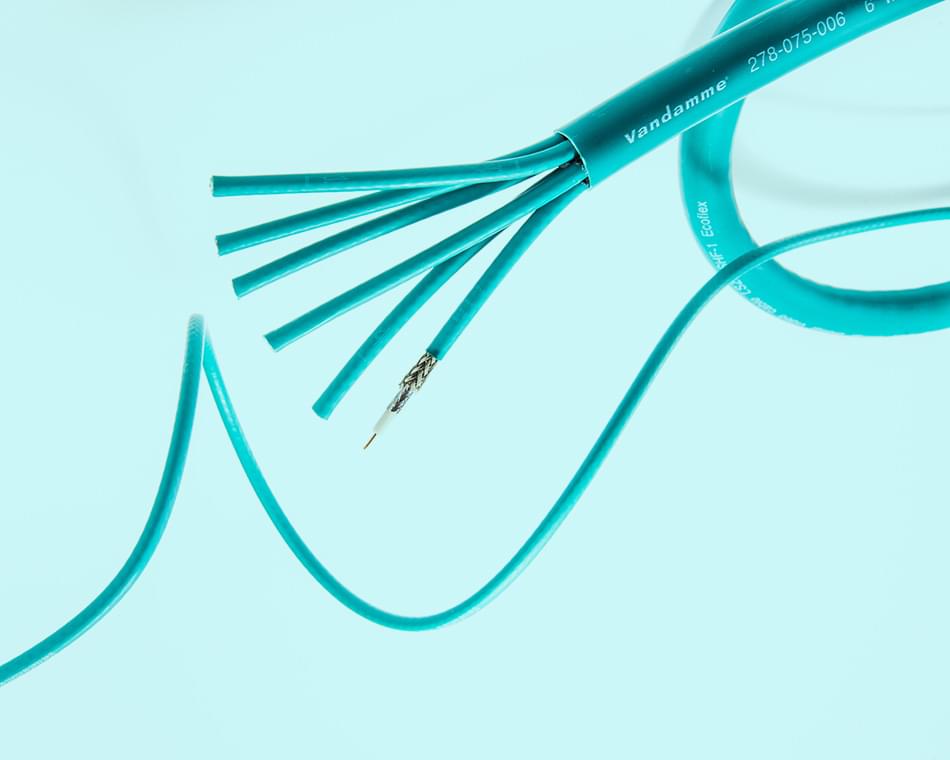

VAN DAMME SDI VISION ECOFLEX LSZH ST 4.5 COAX - WIELOPAROWY KABEL KONCENTRYCZNY BEZHALOGENOWY

Seria precyzyjnych kabli koncentrycznych 75 Ohm SDI Vision obejmuje pojedynczy kabel koncentryczny w powłoce bezhalogenowej LSZH (Low Smoke Zero Halogen) oraz 6-kanałowy kabel wieloparowy w powłoce LSZH. Podobnie jak w przypadku serii Van Damme HD Vision, dużą uwagę poświęcono ich charakterystyce elektrycznej oraz tolerancjom parametrów, aby zapewnić bezproblemową transmisję sygnałów SDI zgodnych z normą SMPTE 259M, a także wideo analogowego. Kable te mogą być również używane do przesyłania sygnałów HD-SDI 3 Gb/s na krótsze odległości – szczegółowe informacje znajdują się w wytycznych dotyczących maksymalnych długości transmisji.

Technical specifications:

278-075-000:

  • Maximum spool length 500m
  • Wire 1 x 0.60 mm Nieizolowana ultra czysta miedź beztlenowa
  • Wire dimensions 1 x 0.60 mm, 0.28 mm², AWG 23
  • Dielectric Foam-coated polyethylene
  • Diameter 2.80 ± 0.05 mm
  • Screen 1 Folia aluminiowo-poliestrowa, pokrycie 125%
  • Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie <95%
  • Coating material Polimer termoplastyczny SHF1 LSZH w kolorze Water Blue RAL 5021
  • Overall diameter 4.50 ± 0.15 mm
  • Bending radius 15 x total diameter
  • Wire resistance <8.2 Ω/km
  • Capacity 52 pF/m
  • Impedance 75 ± 2 Ω
  • Propagation speed 85%
  • Tłumienie w 1485 MHz 18.0 dB/100m
  • Attenuation at 3000 MHz 26.9 dB/100m

278-075-006:

  • Coating material Polimer termoplastyczny SHF1 LSZH w kolorze Water Blue RAL 5021
  • Overall diameter 15.60 ± 0.15 mm
  • Bending radius 15 x total diameter



  • Wire resistance 69 Ω/km
  • Capacity 56.5 pF/m
  • Impedance 75 ± 3 Ω
  • Propagation speed 80%
  • Tłumienie w 743 MHz 29.77 dB/100m
Model number  Description Spool length
278-075-000 Van Damme SDI Vision Ecoflex LSZH single coax 500 m
278-075-006 Van Damme SDI Vision Ecoflex LSZH 6 way coax 500 m
