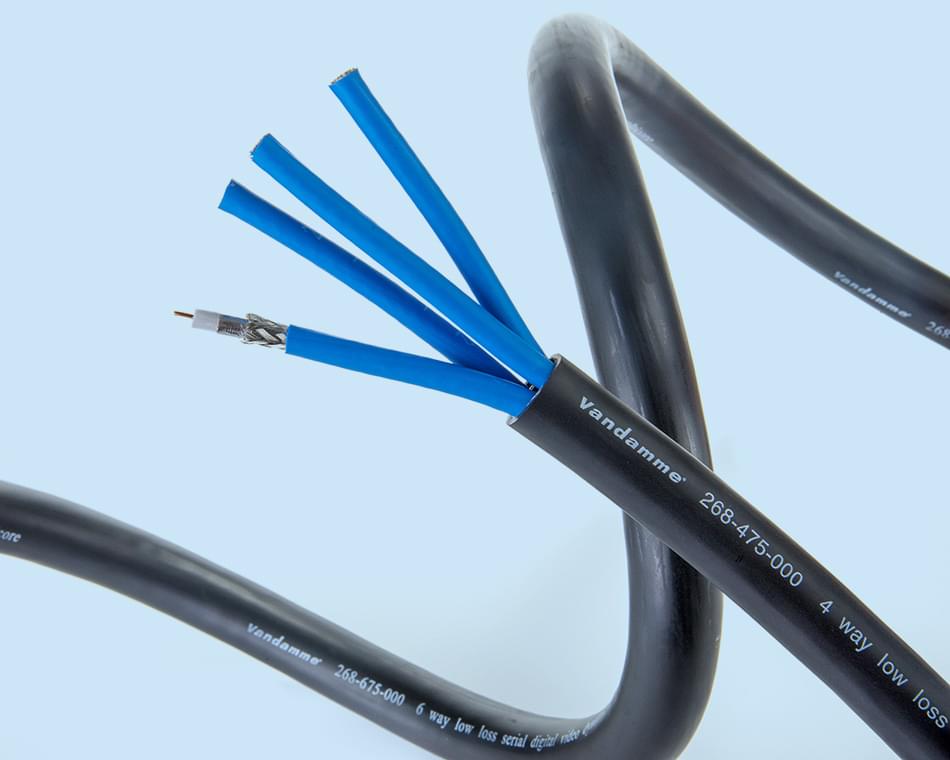

VAN DAMME HD VISION FLEXIBLE MULTICORE COAX - WIELOKANAŁOWY KABEL KONCENTRYCZNY

Wielokanałowe kable koncentryczne Van Damme HD Vision wykorzystują wersje w powłoce PVC sprawdzonego pojedynczego przewodu HD-SDI RG6/U (model 278-175-000). Poszczególne kanały zostały połączone z polipropylenowymi wypełniaczami, owinięte wspólną antystatyczną taśmą papierową i osłonięte płaszczem zewnętrznym z elastycznego kompozytu PVC. Przewód ten jest odpowiedni do transmisji sygnałów HD-SDI zgodnych z normami SMPTE 424M (3G-SDI) i 292M, a także sygnałów SDI, wideo analogowego oraz MADI. Idealnie sprawdza się w dynamicznych zastosowaniach podczas tras koncertowych (touringu).

Technical specifications:

• Maximum spool length 500m
• Wire 1 x 1.02 mm Nieizolowana miedź beztlenowa
• Wire dimensions 1 x 1.02 mm, 0.79 mm², AWG 18
• Dielectric Spieniony polietylen
• Diameter 4.70 ± 0.15 mm
• Screen 1 Folia aluminiowo-poliestrowa, pokrycie 125%
• Screen 2 Ocynkowana beztlenowa miedziana plecionka, pokrycie <95%
• Coating material Kompozyt PVC w kolorze Sky Blue RAL 5015
• Overall diameter 6.80 ± 0.30 mm

Budowa całościowa:

• Coating material PVC composite in Jet Black RAL 9005 color
• Bending radius 15 x total diameter

• Wire resistance >24 Ω/km
• Capacity 60 pF/m
• Impedance 75 ± 3 Ω
• Propagation speed 80%
• Attenuation at 1500 MHz 30.9 dB/100m
• Attenuation at 3000 MHz 45.5 dB/100m
