VAN DAMME AMBICORE POWER & SIGNAL TOUR GRADE MULTICORE - HYBRYDOWY KABEL ZASILAJĄCO-SYGNAŁOWY

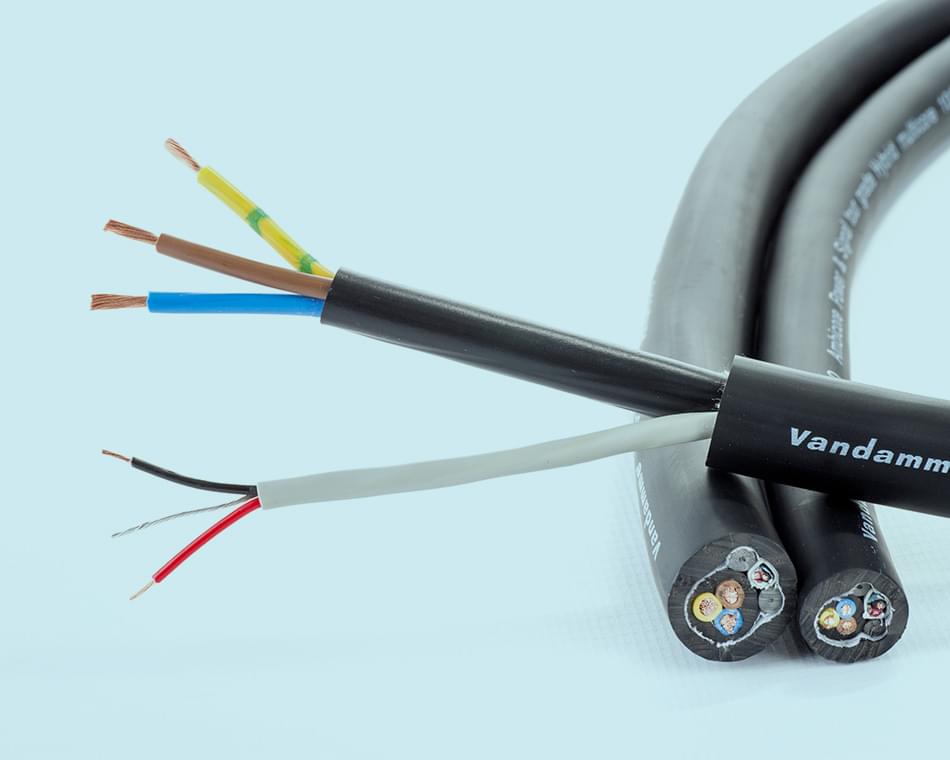

Seria Van Damme Ambicore to hybrydowy kabel wielokanałowy, łączący ekranowaną i izolowaną parę sygnałową 110Ω AES/EBU z izolowanymi przewodami zasilającymi o przekrojach 0,75 mm², 1 mm², 1,5 mm² lub 2,5 mm². Wyjątkowo elastyczna i zaprojektowana z myślą o intensywnym użytkowaniu mobilnym (dynamic use), gama tych kabli stanowi eleganckie rozwiązanie problemu jednoczesnej dystrybucji sygnału i zasilania w ramach jednej linii.

Technical specifications:

Elementy zasilające

• Typ kabla Izolowane PVC – HO5VV-F
  • 268-775-000 3 x 0.75 mm² 5 Amp Średnica 6.35 ± 0.15 mm
  • 268-710-000 3 x 1.00 mm² 5 Amp Średnica 7.00 ± 0.15 mm
  • 268-715-000 3 x 1.50 mm² 10 Amp Średnica 8.30 ± 0.15 mm
  • 268-725-000 3 x 2.50 mm² 15 Amp Średnica 9.90 ± 0.15 mm

Para AES 1 tylko 268-775-000:

• Wire  7 x 0.16 mm, 0.14 mm² , AWG 26/7 nieizolowana ultra czysta miedź beztlenowa
• Insulation Polyethylene foam
• Screen type Folia aluminiowo-poliestrowa o grubości 24 µm >150% pokrycia
• Drainage cable 7 x 0.16 mm, 0.14 mm² , AWG 26/7
• Coating material Elastyczny kompozyt PVC, kolor Pebble Grey RAL 7032
• Overall diameter 2.90 ± 0.15 mm
• Resistance < 144 Ω/km
• Capacity 50 pF/m nominalna
• Impedance 110 ± 20% Ω

Para AES 1 oprócz 268-775-000:

• Wire  7 x 0.20 mm, 0.22 mm² , AWG 24/7 nieizolowana ultra czysta miedź beztlenowa
• Insulation Polyethylene foam
• Screen type Folia aluminiowo-poliestrowa o grubości 24 µm >150% pokrycia
• Drainage cable 7 x 0.20 mm, 0.22 mm² , AWG 24/7
• Coating material Elastyczny kompozyt PVC, kolor Pebble Grey RAL 7032
• Overall diameter 3.90 ± 0.15 mm
• Resistance < 90 Ω/km
• Capacity 50 pF/m nominalna
• Impedance 110 ± 20% Ω

General construction

• Powłoka zewnętrzna Elastyczny kompozyt PVC, kolor Pebble Grey RAL 7032
• Bending radius 15 x total diameter
