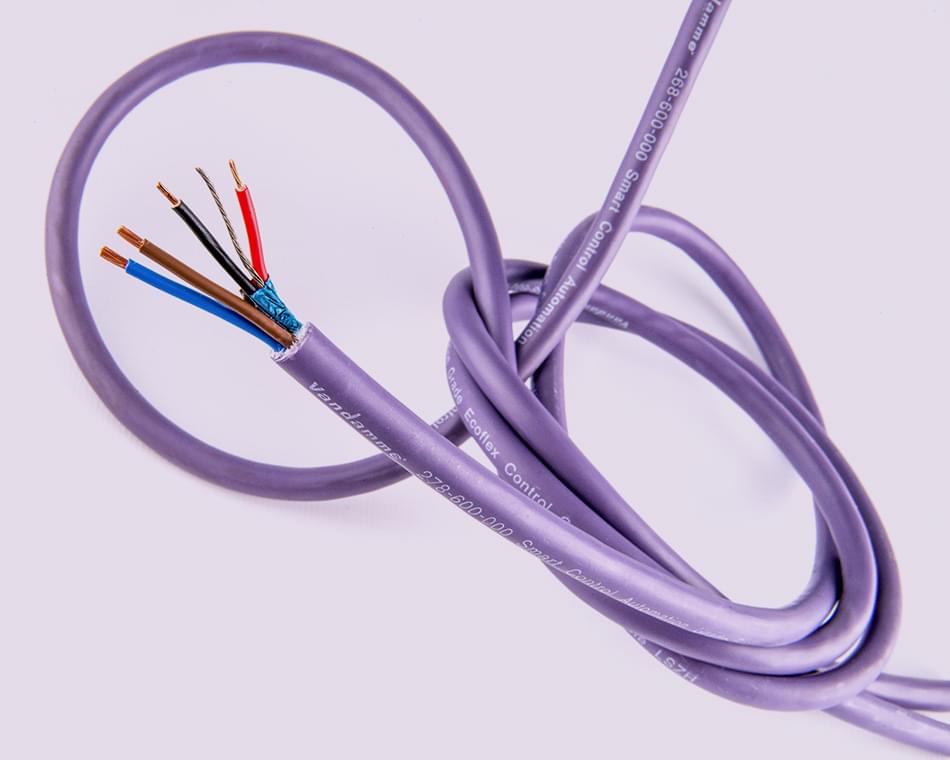

VAN DAMME SMART CONTROL SIGNAL & DC AUTOMATION - KABEL STERUJĄCY I ZASILAJĄCY

Seria ta obejmuje kable do automatyki budynkowej w powłoce PVC lub bezhalogenowej LSZH (Low Smoke Zero Halogen). Przewody Van Damme Smart Control są przeznaczone głównie do współpracy z popularnymi systemami sterowania automatyką, spotykanymi w środowiskach domowych oraz biurowych. Systemy te wykorzystują ekranowaną skrętkę dwużyłową wraz z dodatkowymi dwiema żyłami do przesyłu napięcia stałego (DC), służącego na przykład do zasilania zdalnych, programowalnych paneli dotykowych.

Technical specifications:

Pary:

• Maximum spool length 500m
• Wire 7 x 0.25 mm nieizolowana ultra czysta miedź beztlenowa
• Wire dimensions 7 x 0.25 mm, 0.34 mm² , AWG 22/7
• Insulation Polyethylene foam
• Screen type Folia aluminiowo-poliestrowa o grubości 24 µm >150% pokrycia
• Drainage cable 32 x 0.20 mm, nieizolowana ultra czysta miedź beztlenowa

Elementy zasilające

• Wire dimensions 32 x 0.20 mm, 1.00 mm² , AWG 17
• Insulation
  • 268-600-000 PVC
  • 278-600-000 Termoplastyczny polimer SHF1 LSZH

General construction

• Separator Taśma polarowa
• Powłoka zewnętrzna
  •  268-600-000 Elastyczny kompozyt  PVC
  • 278-600-000 Termoplastyczny polimer SHF1 LSZH
• Kolor Matowy Perl Blackberry RAL 4012
• Overall diameter 7.40 ± 0.25 mm
• Bending radius 15 x total diameter
• Resistance
  • Przewód < 58.8 Ω/km
  • Insulation < 5000 MΩ/km
• Capacity
  •  Między rdzeniami 40 pF/m
  • Między rdzeniem a ekranem 80 pF/m
• Impedance 110 ± 20% Ω
• Tłumienie w 3MHz 4.90 dB/100m
