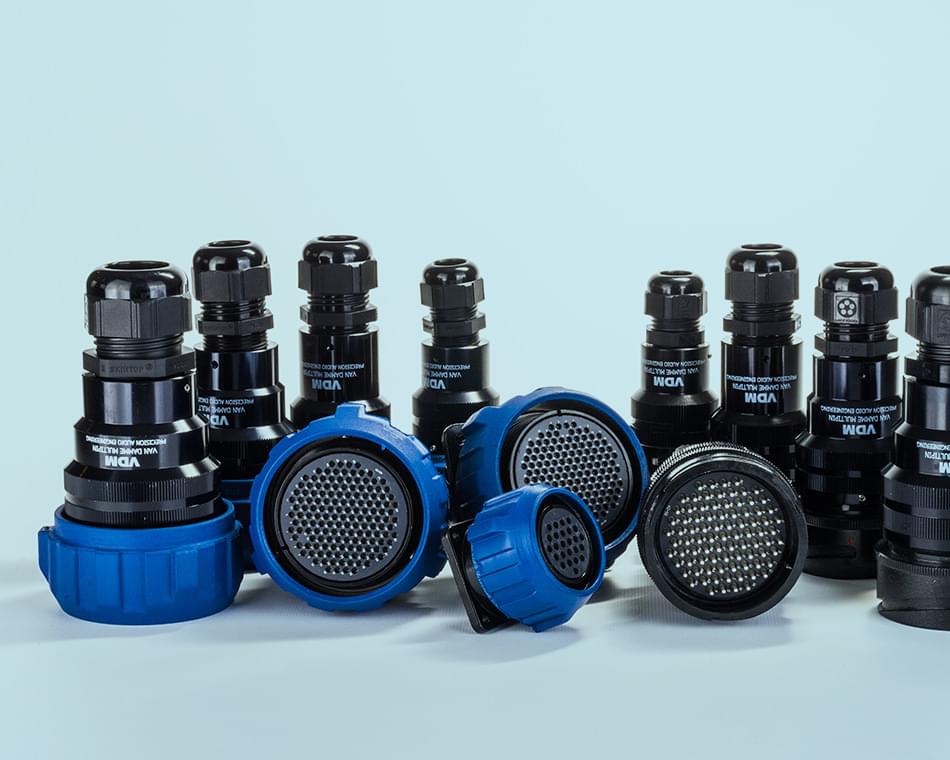

VAN DAMME VDM CIRCULAR MULTIPINS - OKRĄGŁE ZŁĄCZA WIELOPINOWE

Seria okrągłych złączy audio Van Damme VDM to rynkowy standard w profesjonalnych aplikacjach dźwiękowych, oferująca opcje obsługujące od 8 do 48 kanałów. Złącza dostępne są w wersjach zaciskanych (piny stykowe dostarczane osobno) oraz lutowanych (piny fabrycznie osadzone), wyposażonych w gumowe lub metalowe pierścienie blokujące. Obudowy (backshells) złączy kablowych zostały wyposażone we wkręty dociskowe, które trwale blokują gwinty wkładu oraz dławnicy kablowej. Rozwiązanie to zapobiega uszkodzeniom wewnętrznego okablowania, mogącym powstać na skutek obracania się elementów złącza podczas jego spinania. Seria VDM jest w pełni zgodna z rygorystycznymi normami wojskowymi Mil-DTL-5015 oraz VG95234 i zachowuje pełną kompatybilność ze złączami innych producentów, opartymi na tych samych specyfikacjach.

Specification

Connectors

• Materiał wkładki Guma chloroprenowa (neopren)
• Korpus złącza Stop aluminium z powłoką rezystancyjną
• Dławik kablowy Dławik zaciskowy z tworzywa sztucznego, gwint metryczny
  • VDM25 M25, 6-13 mm
  • VDM 37 M32, 11-21 mm
  • VDM 54 M32, 18-25 mm
  • VDM 85 M40, 15-23 mm
  • VDM 150 M40, 22-32 mm
• Typ bagnetowy Sworzeń rolkowy
• Liczba cykli podłączania >2000
• Operating voltage
  • VDM 25, 150 250 Vdc, 200 Vac
  • VDM 37, 54, 85 700 Vdc, 500 Vac
• Napięcie przeskoku
  • VDM 25, 150  1400 Vac
  • VDM 37, 54 85 2800 Vac

Styki

• Materiał Stop o wysokiej przewodności
• Galwanizacja Srebro lub Złoto
• Rozmiar przewodu
  • VDM 25-85 (size 16) 18-16 AWG, 1-1.5mm²
  • VDM 25-85 (size 18) 26-20 AWG, 0.15-0.60mm²
  • VDM 150 (size 20) 26-22 AWG, 0.15-0.30mm²

Elektryczna

• VDM 25-85 (size 16) Prąd szczytowy 22 A, Prąd znamionowy 13 A
• VDM 25-85 (size 18) Prąd szczytowy 10 A, Prąd znamionowy 7.5 A
• VDM 150 (size 20) Prąd szczytowy 7.5 A, Prąd znamionowy 7.5 A
