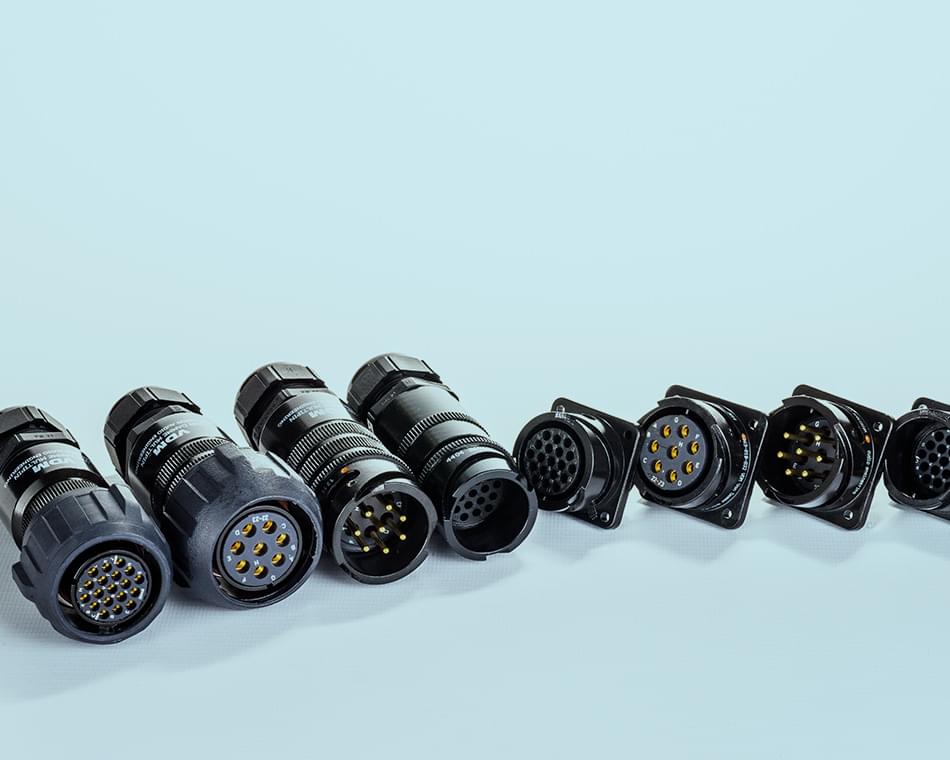

VAN DAMME VDM PA-CONS - ZŁĄCZA GŁOŚNIKOWE WIELOPINOWE

8- i 19-pinowe złącza Van Damme z serii PA-Con zostały pierwotnie wprowadzone na rynek, aby obsługiwać połączenia między wzmacniaczami a zestawami głośnikowymi w systemach liniowych (line array) marki L-Acoustics. Są one w pełni kompatybilne z oryginalnie wymaganymi złączami CA-Com, oferując jednocześnie ulepszone rozwiązania konstrukcyjne. Należą do nich między innymi pierścień blokujący pokryty specjalną gumą odporną na niskie temperatury (arctic rubber) oraz niezawodna dławnica zaciskowa stanowiąca odciążkę kabla. Złącze w wersji 8-pinowej jest również powszechnie wykorzystywane w systemach nagłośnieniowych marki d&b audiotechnik.

Specification

Connectors

• Materiał wkładki Guma chloroprenowa (neopren)
• Korpus złącza Stop aluminium z powłoką rezystancyjną
• Dławik kablowy Dławik zaciskowy z tworzywa sztucznego, gwint metryczny
  • PA-CON 8 pinowy M32, 11-21 mm
  • PA-CON 19 pinowy M20, 10-14 mm
• Typ bagnetowy Sworzeń rolkowy
• Liczba cykli podłączania >2000
• Operating voltage
  • PA-CON 8 pinowy 900 Vdc, 1250 Vac
  • PA-CON 19 pinowy 250 Vdc, 200 Vac
• Napięcie przeskoku
  • PA-CON 8 pinowy  3600 Vac
  • PA-CON 19 pinowy  1400 Vac

Styki

PA-CON 8 pinowy

• Materiał Stop o wysokiej przewodności
• Galwanizacja Srebro
• Type Lutowanie

PA-CON 19 pinowy

• Materiał Stop o wysokiej przewodności
• Galwanizacja Srebro lub Złoto
• Rozmiar przewodu
  • VDM 25-85 (size 18) 26-20 AWG, 0.15-0.60mm²
  • VDM 150 (size 20) 26-22 AWG, 0.15-0.30mm²

Elektryczna

PA-CON 8 pinowy

• Size 12 do lutowania Prąd szczytowy 41 A, Prąd znamionowy 23 A

PA-CON 19 pinowy

• VDM 25-85 (size 16) Prąd szczytowy 22 A, Prąd znamionowy 13 A
• VDM 25-85 (size 18) Prąd szczytowy 10 A, Prąd znamionowy 7.5 A
