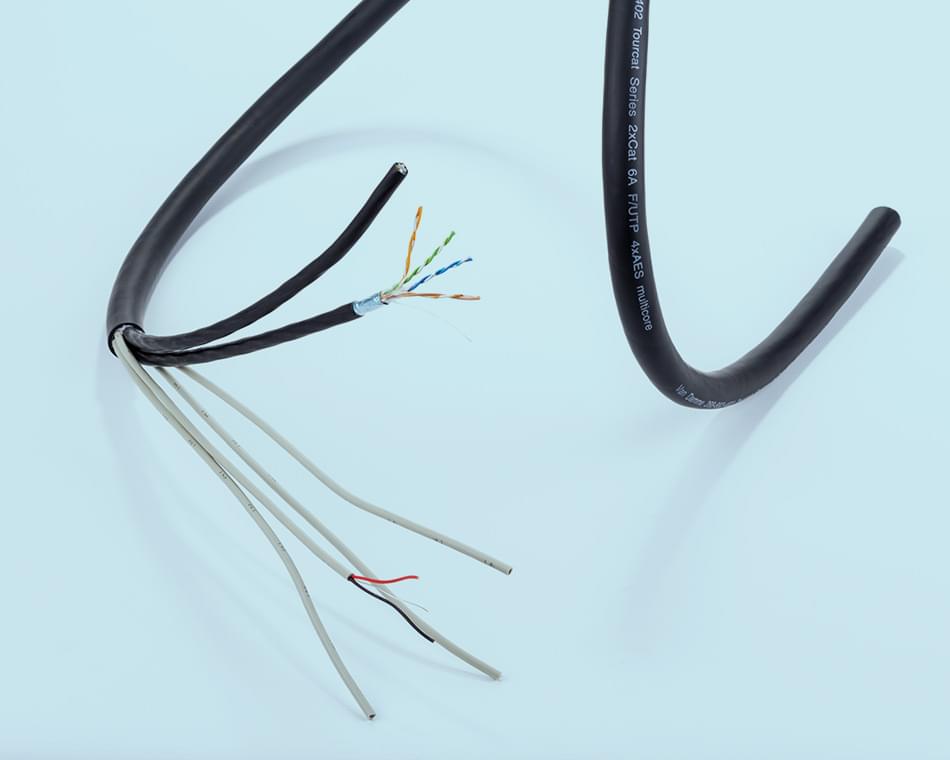

VAN DAMME CAT 6A TOURCAT HYBRID MULTICORES

Kategorie: , , ,

VAN DAMME CAT 6A TOURCAT HYBRID MULTICORES - HYBRYDOWY KABEL WIELOKANAŁOWY

Udoskonalona linia hybrydowa Van Damme obejmuje 2- i 4-kanałowe kable sieciowe Cat 6A, wersje łączące 2 kanały Cat 6A z 4 parami audio (analogowo-cyfrowymi 110Ω) oraz dwa warianty z zasilaniem:

  • 2 x Cat 6A + 4 pary audio 110 Ω + zasilanie 3 x 2,5 mm² HO5
  • 4 x Cat 6A + 8 par audio 110 Ω + zasilanie 3 x 2,5 mm² HO5

Zastosowane elementy sieciowe F/UTP z litym przewodnikiem 23 AWG obsługują łącza kanałowe (channel link) Gigabit Ethernet na dystansie do 100 metrów, co jest idealnym wynikiem dla powszechnych protokołów sieciowych stosowanych w cyfrowym audio i wideo. Pary audio o impedancji 110Ω doskonale sprawdzają się również w standardzie DMX512 oraz innych zbalansowanych aplikacjach przesyłu danych.

Specyfikacja techniczna:

Cat 6A:
  • Maksymalna długość szpuli 500m
  • Przewód 1 x 0.574 mm nieizolowany przewód wielożyłowy z miedzi beztlenowej
  • Wymiary przewodów 1 x 0.574 mm, 0.259 mm² , AWG 23
  • Izolacja Polietylen typu „skóra-pianka-skóra”
  • Średnica izolacji 1.12 ± 0.02 mm
  • Konstrukcja 4 pary skręcone z łącznikiem PE
  • Ekran  Folia aluminiowo-poliestrowa
  • Materiał powłoki Poliuretan (PUR) w kolorze Jet Black 9005
  • Średnica całkowita 7.30 ± 0.20 mm
  • Impedancja
    • 1 - 100 MHz 100 ± 15 Ω
    • 200 - 250 MHz 100 ± 22 Ω
    • 250 -500 MHz 100 ± 25 Ω
  • Prędkość propagacji 74% nominalna
  • Tłumienie
    • w 100 MHz 17.50 dB/100 m
    • w 250 MHz 27.50 dB/100 m
    • w 500 MHz 39.8 dB/100 m
Pary audio:
  • Maksymalna długość szpuli 500m
  • Przewód 7 x 0.20 mm nieizolowana miedź beztlenowa
  • Izolacja Piankowa powłoka z polietylenu
  • Przewód odprowadzający 7 x 0,16 mm cynowana miedź ultra czysta beztlenowa
  • Wymiary przewodu odprowadzającego 7 x 0,20, 0.22 mm², AWG 24/7
  • Ekran  Folia aluminiowo-poliestrowa
  • Przekrój przewodu 2.5 mm² 20 A
  • Materiał powłoki par Kompozyt PVC w kolorze Pebble Grey RAL 7032
  • Rezystancja przewodu < 85 Ω/km
  • Pojemność między rdzeniami 50 pF/m
  • Impedancja 110 ± 20% Ω
Element zasilający:
  • Typ kabla z izolacją z PVC
  • Przekrój przewodu 2.5 mm² 20 A
  • Średnica całkowita 7.80 ± 0.30 mm
Ogólna konstrukcja:
  • Materiał powłoki Elastyczny kompozyt PVC w kolorze Jet Black RAL 9005
  • Promień gięcia 10 x średnica całkowita
Numer modelu  Opis Średnica całkowita (mm)
 Długość szpuli
268-662-011 Van Damme TourCat 1 x Cat 6A 3 x 2.5mm² power multicore 17.20 500 m
268-662-002 Van Damme TourCat 2 x Cat 6A multicore 18.00 500 m
268-662-004 Van Damme TourCat 4 x Cat 6A multicore 21.40 500 m
268-662-402 Van Damme TourCat 2 x Cat 6A 4 x AES pair multicore 18.20 500 m
268-662-022 Van Damme TourCat 2 x Cat 6A 2 x AES pair 3 x 2.5 mm² power multicore 20.00 500 m
268-622-084 Van Damme TourCat 4 x Cat 6A 8 x AES pair 3 x 2.5 mm² power multicore 27.00 500 m
